Puhdastilajärjestelmissä henkilöstön ja materiaalien kuljettamat hiukkaset ovat suurimpia kontaminaatiolähteitä. Ilmasuihkuhuoneissa käytetään nopeaa puhdasta ilmavirtaa useimpien ihmisten pintoihin ja materiaalipakkauksiin kiinnittyneiden irtohiukkasten poistamiseen. Selkeä johtopäätös on: Vakioi ilmasuihku käyttö nopeudella 25-30 m/s 15-30 sekuntia voi vähentää henkilöstön tuomia ≥0,5 μm hiukkasia yli 95 %, joten se on välttämätön esikäsittelylaite ISO Class 5 - ISO Class 7 puhdastilojen sisäänkäynnissä . Sen suorituskyky määrittää suoraan puhtaan vyöhykkeen kontaminaatiokuorman. Seuraavassa on syvällinen tekninen viite viidestä ulottuvuudesta: ilmasuihkun tehokkuus, rakenteelliset parametrit, suuttimen suunnittelu, lukituksen ohjaus ja valinta.

Ilmasuihkun tehokkuus: keskeiset suorituskykyindikaattorit ja tiedot

Ilmasuihkun ydinsuorituskyky on hiukkasten poistoteho. Toimialan tunnustamat avainindikaattorit ovat seuraavat:

Rakennesuunnittelu: mitat, materiaalit ja suuttimien asettelu

Ilmasuihkun rakenne vaikuttaa suoraan käyttökokemukseen ja suihkun tehokkuuteen. Tärkeimmät suunnitteluparametrit ovat seuraavat:

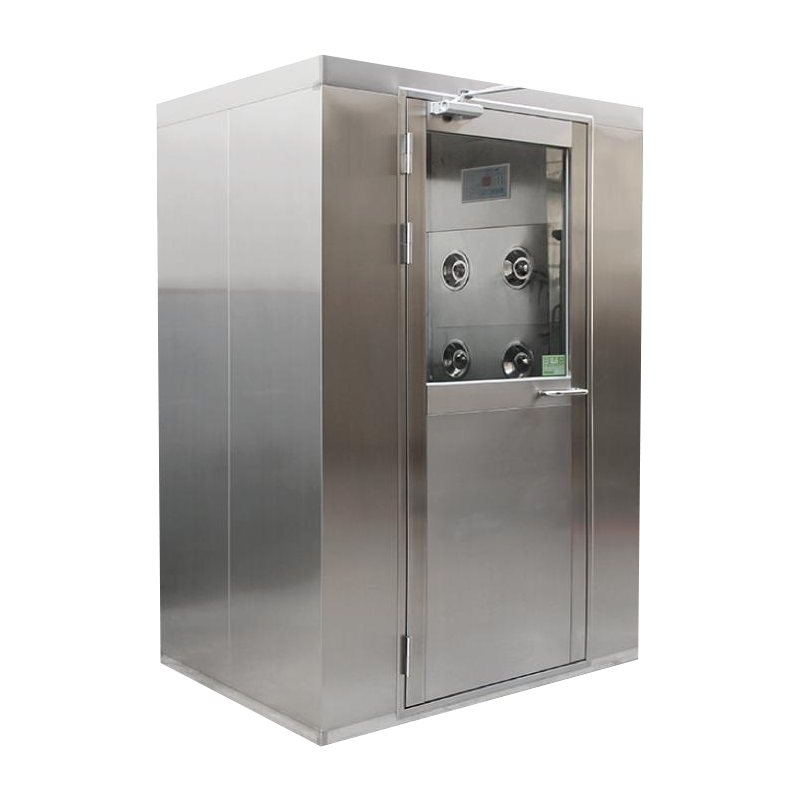

• Kokonaismitat : Yhden hengen ilmasuihkun vakiomitat (L × S × K) ovat 1 200 × 1 000 × 2 100 mm ja käytävän mitat 800 × 900 × 1 950 mm. Kahden hengen ilmasuihkujen leveys on 1500-1800 mm. Materiaali-ilmasuihkujen syvyyttä tulee lisätä 1500-2000 mm:iin;
• Kammion materiaali : Ulkoseinissä käytetään 1,2-1,5 mm kylmävalssattua terästä, jossa on sähköstaattinen ruiskupinnoite; sisäseinissä käytetään 1,0-1,2 mm ruostumatonta terästä (304) . Katossa ja lattiassa käytetään myös ruostumatonta terästä, ja lattia vaatii liukastumista estävän kohokuvioinnin (kuvion korkeus 0,3-0,5 mm);
• Suuttimen asettelu : Yksipuolinen suihku sopii matalaluokkaisiin puhdastiloihin (ISO 7-8); kaksipuolinen suihku on vakiona, ja sen hyötysuhde on noin 30 % suurempi kuin yksipuolinen; kolmipuolinen suihku (molemmat puolet ylhäällä) soveltuu ISO 5-6 korkealuokkaisiin puhdastiloihin peittämällä pään ja hartioiden sokeat pisteet . Suuttimien määrä: yhden hengen kaksipuolisissa ilmasuihkuissa on tyypillisesti 6-8 suutinta (3-4 per puoli);
• Suuttimen kulma : Suuttimien pitäisi olla säädettävä (0-30°) , suunnattu seisoma-alueelle. Yläsuuttimet kallistuvat alaspäin 15-20° pään ja hartioiden peittämiseksi; alasuuttimet kallistuvat ylöspäin 10-15° säären ja jalkaterän peittämiseksi;
• Lattian suunnittelu : Ruostumaton teräsritilä tai rei'itetty levy aukko ≤5 mm, pölynkeräyslaatikko alla irronneiden hiukkasten säännölliseen puhdistamiseen. Ritilän kantavuuden tulee olla ≥300 kg/m² kärryjen kulkua varten.

Vilkkaasti liikennöiville logistiikkareiteille (esim. materiaalit, laitteiden sisääntulo), a läpikulkuilmasuihkutunneli (mukautettu pituus 3-6 metriä) suositellaan, kun henkilökunta suorittaa suihkun kävellessäsi, mikä parantaa tehokkuutta ja välttää ruuhkia.

Tuuletin ja suodatusjärjestelmä: Ilmavirran tehon ja puhtauden ydin

Tuuletin ja suodatin ilmasuihku määrittää suihkun nopeus ja ilman puhtaus. Alla on esitetty määrällinen vertailu:

Lukitus- ja kulunvalvontajärjestelmä

Ilmasuihkun oven ohjauslogiikka on keskeinen mekanismi ristikontaminaation estämiseksi. Täydellisen ohjausjärjestelmän tulee täyttää seuraavat vaatimukset:

1. Elektroninen lukitus : Sisään- ja uloskäyntiovia ei voi avata samanaikaisesti. Kun yksi ovi avautuu, toinen lukittuu automaattisesti; molemmat ovet lukitaan ilmasuihkujakson aikana;
2. Ilmasuihkun logiikka : Henkilöstön sisääntulo → sisäänkäynnin ovi sulkeutuu → anturi havaitsee henkilöt (infrapuna- tai mikrokytkin) → tuuletin käynnistyy automaattisesti → suihkuajastin käynnistyy (säädettävä 15-99 sekuntia) → suihkun päätyttyä 1-2 sekunnin viive → poistumisoven lukitus avautuu;
3. Hätätoiminto : Sähkökatkon tai hätätilanteen sattuessa molempien ovien on oltava käsin avattavissa avausvoimalla ≤67N täyttääkseen ulostulovaatimukset. Hätäpysäytyspainike tulee myös varustaa - kun sitä painetaan, tuuletin pysähtyy välittömästi ja molemmat ovet avautuvat;
4. Kulunvalvonnan integrointi (valinnainen) : Voidaan integroida IC-kortti-, sormenjälki- tai kasvojentunnistusjärjestelmiin, jolloin vain valtuutettu henkilökunta voi avata sisäänkäynnin oven. Ohjaimen tulee tallentaa jokaisen suihkun aika, henkilöstötiedot ja laitteiden tila;
5. Ääniopastus : Laadukkaat ilmasuihkut tulee varustaa ääniohjausjärjestelmällä ohjaamaan henkilökuntaa suihkuprosessin läpi (esim. "Astu ilmasuihkuun", "Nosta kätesi ja käänny ympäri", "Suihku käynnissä, älä avaa ovea" jne.).

Lukitusjärjestelmän luotettavuusvaatimukset: MTBF ≥50 000 tuntia, lukituksen vasteaika ≤0,5 sekuntia . Lukitustoimintojen testausta suositellaan kuukausittain turvallisuuden ja luotettavuuden varmistamiseksi.

Asennus ja huolto: Tärkeimmät paikan päällä olevat pisteet

Ilmasuihkujen oikea asennus ja säännöllinen huolto ovat tärkeitä pitkän aikavälin suorituskyvyn takaamiseksi. Pääkohdat ovat seuraavat:

• Asennus paikan päällä : Ilmasuihku tulee asentaa puhdastilan sisäänkäynnin väliseinään siten, että kammion ja seinäpaneelin välinen rako on ≤ 2 mm, täytetty neutraalilla tiivisteaineella. Lattian tulee olla tasainen maan kanssa, tasauspoikkeama ≤2mm/m. Tehokaapeleissa tulee käyttää paloa hidastavia kaapeleita, joiden koko on vähintään 3 × 1,5 mm² ja joissa on oma virtapiiri;
• Suodattimen vaihtojakso : Esisuodattimet (G4-luokka) tulee puhdistaa tai vaihtaa 3-6 kuukauden välein; HEPA-suodattimet (H13/H14) vaihdetaan yleensä 1-2 vuoden välein paine-eromittarin lukemien perusteella. Pölyisissä tai erittäin saastuneissa ympäristöissä vaihtojaksoja tulisi lyhentää;
• Päivittäinen siivous : Puhdista ruostumattomasta teräksestä valmistetut sisäseinät, lattiaritilä ja pölynkeräyslaatikko päivittäin. Pölynkeräyslaatikkoa suositellaan viikoittaiseen puhdistukseen, jotta vältetään hiukkasten kerääntyminen. Tuulettimen tuloaukot tulee tarkastaa kuukausittain kerääntyneen pölyn poistamiseksi;
• Nopeuden ja suodattimen vuototestaus : Mittaa suuttimen ulostulonopeus kuuden kuukauden välein; jos alle 20 m/s, tarkista, onko tuuletin tai suodatin tukkeutunut. Suorita PAO-vuototestaus vuosittain varmistaaksesi, että HEPA-suodattimet ovat vuotamattomia;
• Yleinen vianetsintä : Tuuletin ei käy → tarkista virta, sulake, ylikuormitussuoja; riittämätön nopeus → tarkista suodattimen tukos, puhaltimen pyörimissuunta; oven lukon vika → tarkista solenoidin kela, magneettinen oven kytkin ja ohjauskortti.

Perustetaan a neljännesvuosittainen huoltopäiväkirja suodattimen paine-eron, nopeuden, melutasojen ja korjaushistorian tallentaminen on paras käytäntö ilmasuihkujen pitkän aikavälin vakaan toiminnan varmistamiseksi.

Valintasuositukset: Valinta Ilmasuihkut puhtausluokan ja käyttöskenaarion mukaan

Seuraavat ovat valintasuosituksia neljälle tyypilliselle sovellusskenaariolle:
