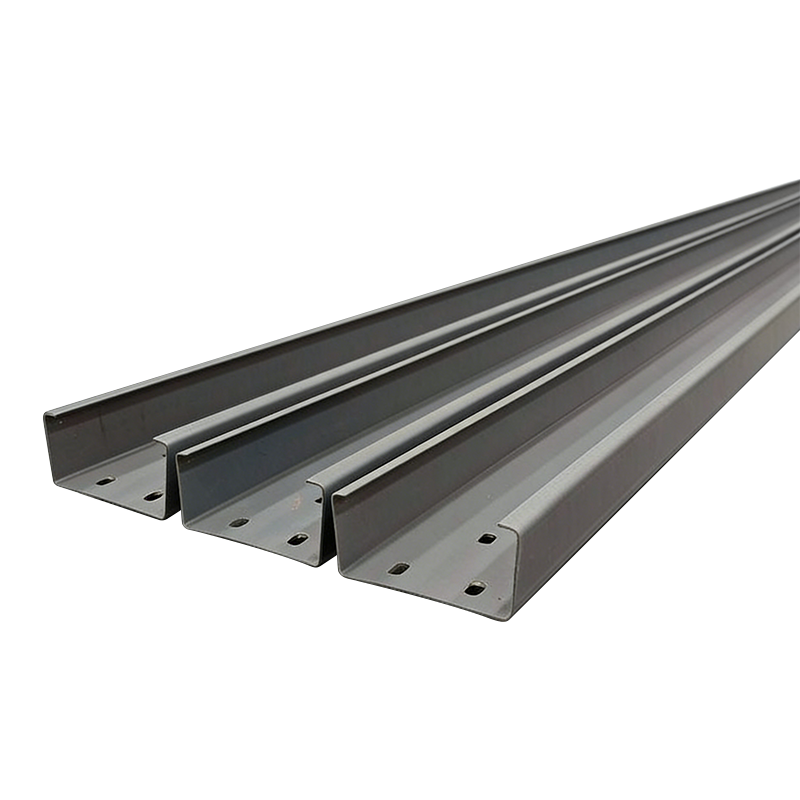

C-muotoiset teräsorret ovat ohutseinäisiä, kylmämuovattuja rakenneosia, joiden poikkileikkaus on C-muotoinen ja jotka toimivat kriittisenä kuormansiirtolinkkinä katto- tai seinäverhouspaneelien ja primääriteräsrungon välillä. Niiden ratkaisevat edut - vakaat poikkileikkauksen mekaaniset ominaisuudet, korkea lujuus-painosuhde ja yksinkertainen asennus – tee niistä ensisijainen valinta teollisuuslaitoksiin, varastoihin, logistiikkakeskuksiin ja kevyisiin liikerakennuksiin, joiden jänneväli on enintään 25 jalkaa (7,6 metriä) [^103^]. Toisin kuin Z-sorret, jotka vaativat päällekkäisyyksiä jatkuville jänteille, C-sorret ovat erinomaiset yksijänteisissä ja yksinkertaisissa sovelluksissa, joissa asennusnopeus ja kustannustehokkuus ovat ensiarvoisen tärkeitä.

Projekteihin, jotka vaativat seinätukea, lattiapalkkeja tai yksikerroksisia kattoja, C-sorret tarjoavat a 20-30 % kustannussäästöjä Z-purlin järjestelmien yli ja eliminoi kierrosliitäntöjen monimutkaisuuden. Niiden 90 asteen laippageometria varmistaa ennustettavat kuormitusreitit ja yksinkertaistaa kiinnikkeiden yksityiskohtia, mikä tekee niistä suositun ratkaisun valmiiksi suunniteltuihin metallirakennuksiin ja teräsrakenteisiin ympäri maailmaa.

Poikkileikkausgeometria ja rakenteiden käyttäytyminen

C-muotoinen profiili on monosymmetrinen, ja siinä on pystysuora uuma, jossa on kaksi yhdensuuntaista vaakasuoraa laippaa, jotka on suunnattu 90 asteen kulmassa uuman suhteen. Tämä geometria tarjoaa ennustettavan mekaanisen käyttäytymisen painovoiman ja tuulikuormituksen alaisena.

Osion ominaisuudet ja kuorman jakautuminen

C-profiili tarjoaa vakaan taivutussuorituskyvyn vahvan akselinsa ympäri (suoraan uumaan nähden), joten se on ihanteellinen tukemaan tasaisesti jakautuneita katto- ja seinäkuormia. Yhdensuuntaiset laipat luovat tasaiset laakeripinnat verhouksen kiinnikkeitä ja kannatinliitoksia varten. Koska osa on avoin ja monosymmetrinen, sen vääntöjäykkyys on kuitenkin pienempi kuin suljetuilla tai Z-muotoisilla osilla. Tämä ominaisuus tekee C-sorreista sopii parhaiten sovelluksiin, joissa kuormitus kohdistuu leikkauskeskuksen kautta tai joissa on siltaus, joka estää lateraalisen väännön lommahduksen [^95^].

Alueen ominaisuudet osion syvyyden mukaan

Vakio C-orren syvyydet vaihtelevat 100–400 mm (4–16 tuumaa) , jossa jokainen syvyys vastaa tiettyjä jänne- ja kuormitusrajoja. Seuraavassa taulukossa on yhteenveto tyypillisistä viritysominaisuuksista tavallisilla kattokuormituksilla [^103^]:

Todellinen jännekyky riippuu orreiden etäisyydestä, teräksen paksuudesta (mitta), kattokuormasta (kuollut lumi) ja paikallisista rakennusmääräysvaatimuksista. Yli 8 metrin jänteillä Z-orret, joissa on limitysliitokset, ovat yleensä taloudellisempia kuin yksittäiset C-orret [^102^].

Materiaalitiedot ja valmistusstandardit

Kestävyys ja rakenteellinen eheys C-sorret Niitä ohjaavat perusteräslaatu, pinnoitusjärjestelmät ja kylmämuovauksen tarkkuus.

Pohjateräs ja mekaaniset ominaisuudet

C-sorret on valmistettu kylmämuovattu galvanoitu teräsnauha jonka pienin myötöraja on 345 N/mm² (50 ksi) , vastaa ASTM A572 Grade 50 tai AS/NZS 1397 G450 materiaalia. Vakiometallipaksuudet (BMT) vaihtelevat 1,5–3,0 mm (0,059–0,118 tuumaa), raskaammat mittarit on valittu suurempaan kuormitukseen tai leveämmille etäisyyksille [^97^]. Kylmämuovausprosessi työstää terästä ja lisää sen myötörajaa 10–15 % verrattuna peruskelamateriaaliin.

Korroosiosuojajärjestelmät

Kolme pinnoitusvaihtoehtoa hallitsee markkinoita:

• Kuumasinkitty (sinkkipinnoite) : Vakiopinnoitemassa 180–275 g/m² (Z180–Z275), 40 vuoden korroosionkestävyys hyvänlaatuisissa sisäympäristöissä [^96^].
• ZAM-pinnoite (sinkki-alumiini-magnesium) : Edistyksellinen seospinnoite, joka tarjoaa 2–3-kertaisen korroosionkestävyyden puhtaaseen sinkkiin verrattuna ja sopii erinomaisesti rannikkoalueille tai korkean kosteuden teollisuusympäristöihin [^104^].
• Pohjamaalattu viimeistely : Levitetty galvanoidulle alustalle esteettisen yhtenäisyyden saavuttamiseksi värillisillä verhouspaneeleilla; ei itsenäinen korroosiosuoja.

Valmistustoleranssit

Tarkkuusvalmistus varmistaa sovituslaadun asennuksen aikana. Normaalit tuotantotoleranssit ovat [^101^]:

• Pituus: ±5 mm
• Laipan leveys: ±1 mm
• Verkkosyvyys: ±1 mm
• Reikien keskietäisyys: ±1,5 mm

C-Purlin vs. Z-Purlin: Valintakriteerit

Vaikka sekä C- että Z-osat toimivat toissijaisina kehyselementteinä, niiden erilaiset geometriat luovat merkityksellisiä suorituskykyeroja, jotka sanelevat sovelluksen soveltuvuuden.

Perus nyrkkisääntö: käytä C-orreja seinäpalkeissa, lattiapalkeissa ja yksivälisissä alle 8 metrin katoissa; määritä Z-orret monijänteisille katoille, suurille teollisuuslahdille ja projekteille, joissa on suuria lumi- tai tuulikuormia [^96^].

Parhaat asennuksen käytännöt ja jäykistysvaatimukset

Oikea asennus muuttaa C-sorret yksittäisistä osista yhtenäiseksi rakennejärjestelmäksi, joka pystyy kestämään painovoimaa, tuulta ja seismiset kuormat.

Purin väli- ja tukitiedot

Vakioorret metallikattoille vaihtelevat 1,2–1,8 m (4–6 jalkaa) keskellä, riippuen verhousprofiilista ja mitoituskuormista. C-sorret tuetaan kulmaliitoskannattimilla tai yleiskäyttöisillä kannakkeilla, jotka on pultattu päärungon kattopalkkiin tai pylväisiin. Kannattimen valinnan on vastattava orren syvyyttä: C150 orre vaatii AC150-kannattimen (0,30 kg kukin), kun taas C300-orre vaatii AC300-kannattimen (kukin 0,69 kg) [^101^].

Silta sivuttaisvakautta varten

Koska avoimet C-osat ovat alttiita sivuttais-vääntömäiselle lommahdukselle, siltaus (kutsutaan myös sag tangoiksi tai perhosangoksi) on välttämätöntä. Siltaus rajoittaa puristuslaipan jäykistämätöntä pituutta ja estää pyörimisen kuormitettuna. Suositeltu suurin siltaväli on:

• C100 osat : suurin etäisyys 2000 mm
• C150 osat : 3000 mm suurin etäisyys
• C200–C400 osat : 4000 mm suurin väli [^101^]

Siltaus asennetaan tyypillisesti keskijänneväliin yksittäisillä jänteillä ja kolmanteen pisteeseen jatkuvilla jänteillä. HookFast-tyyliset siltajärjestelmät mahdollistavat työkaluttoman asennuksen kiinnittämällä suoraan orren radan esirei'itettyihin reikiin.

Asennusjärjestys

Suositeltu asennusjärjestys varmistaa sekä turvallisuuden että mittatarkkuuden:

1. Merkitse orret ensisijaisissa kehyksen osissa määritetyllä etäisyydellä.
2. Asenna kiinnikkeet jokaisessa orren tukipisteessä varmistaen tason kohdistuksen ±3 mm:n tarkkuudella.
3. Aseta C-sorret kiinnikkeisiin siten, että avoin puoli on johdonmukaisesti suunnattu (tyypillisesti alaspäin kattoorret siltakiinnityksen helpottamiseksi).
4. Kiinnitä orret kiinnikkeisiin käyttämällä M12- tai M16-pultteja aluslevyillä; vääntömomentti 50–70 N·m.
5. Asenna siltaus ennen katto- tai seinäverhoilua orren linjan vakauttamiseksi.
6. Tarkista kohdistus : Orien yläosien tulee olla L/360 taipumarajan sisällä omalla kuormalla.

Sovellukset eri toimialoilla

C-muotoiset teräsorret Niitä käytetään monenlaisissa rakennustyypeissä, joista jokainen asettaa omat suorituskykyvaatimukset.

Teollisuuslaitokset ja varastot

Valmistukseen ja varastointiin tarkoitetuissa valmiiksi suunnitelluissa teräsrakennuksissa C-sorret tukevat puolisuunnikkaan muotoisia kattolevyjä ja seinäverhouspaneeleja. Tyypilliset lahden leveydet 6-8 metriä kohdistaa täydellisesti C200 tai C250 orren kapasiteetin kanssa. C-sorvien kevyt luonne (C200×1,5 mm painaa noin 4,5 kg/m ) vähentää nosturin vaatimuksia asennuksen aikana ja alentaa päärungon kokonaiskuormitusta [^101^].

Logistiikkakeskukset ja jakelukeskukset

Nykyaikaiset logistiikkatilat vaativat leveitä jännevälejä ja korkeita räystäskorkeuksia. Vaikka päärungoissa käytetään usein Z-soppeja pääkatossa, C-sorreja käytetään usein parvilattiat, katokset ja väliseinät jossa jännevälit ovat lyhyempiä ja kuormat kevyempiä. Niiden helppo asennus nopeuttaa projektien toimitusta nopeassa kehityksessä.

Aurinkosähköiset tukijärjestelmät

C-sorret ovat nousseet suosituksi kehyselementiksi maahan asennetuissa aurinkopaneeleissa ja katolla olevissa aurinkosähköasennuksissa. Niiden avoin kanavaprofiili hyväksyy helposti pulttiliitokset aurinkopaneelien kiskoille, ja galvanoitu pinnoite kestää vuosikymmeniä ulkona. Vakio C150 tai C200 osat osoitteessa 1,5-2,0 m etäisyys tarjoavat riittävän tuen tyypillisille PV-moduulin mitoille 1,0 m × 2,0 m.

Maatalous- ja maaseuturakennukset

Maatilarakennukset, laitevajat ja karjansuojat hyötyvät C-purlinsin kustannustehokkuudesta ja korroosionkestävyydestä. Näissä sovelluksissa C100- tai C150-profiilit kohtalaisilla jänteillä tarjoavat riittävän kapasiteetin metallikattoille samalla, kun materiaalikustannukset pysyvät pieninä. The 40 vuoden käyttöikä galvanoidut C-sorret tarjoavat pitkäaikaista lisäarvoa maaseutuympäristöissä, joissa huoltoon pääsy saattaa olla rajoitettu [^96^].

Laadunvalvonta- ja vaatimustenmukaisuusstandardit

C-orren suorituskyvyn varmistaminen edellyttää tunnustettujen materiaali- ja suunnittelustandardien noudattamista koko toimitusketjussa.

Materiaali- ja suunnittelukoodit

C-orren suunnittelua ja valmistusta säätelevät seuraavat standardit:

• AS/NZS 4600:2018 (Australia/Uusi-Seelanti): Kylmämuovattujen teräsrakenteiden suunnittelukoodi, johon viitataan laajasti orren kapasiteetin laskelmissa.
• ASTM A1003/A1004 (USA): Kylmämuovatussa kehyksessä käytettävän teräslevyn vakiospesifikaatio.
• EN 1993-1-3 (Eurooppa): Eurocode 3:n suunnittelusäännöt kylmämuovaille ohuille osille ja levyille.
• GB/T 2518 (Kiina): Vakio jatkuvasti kuumasinkityille teräslevyille ja -nauhoille.

Tehtaan laadunvarmistus

Hyvämaineiset valmistajat ottavat käyttöön ISO 9001 -laatujärjestelmät seuraavilla tarkastusprotokollalla:

1. Saapuvan kelan tarkastus : Tarkista myötöraja, pinnoitemassa ja paksuustoleranssi myllysertifikaattien mukaan.
2. Prosessinaikainen seuranta : Tarkista rullamuovauksen mitat 2 tunnin välein; säädä rullan välejä profiilin tarkkuuden ylläpitämiseksi.
3. Rei'itystarkastus : Vahvista reikien keskipisteet, halkaisijat ja reunojen etäisyydet go/no-go-mittareiden avulla.
4. Lopputarkastus : Mittaa pituus, suoruus ja pinnan viimeistely jokaisesta nipusta; hylkää kappaleet, joissa on pinnoitevaurioita tai mittojen poikkeavuus.
