Puhdashuoneen läpikulku ikkunan läpi Manufacturer

A puhdastila kulkee ikkunan läpi on suljettu materiaalinsiirtolaite, joka asennetaan puhdastilan ja ei-puhdastilan (tai eri puhtausluokituksen omaavien alueiden) väliseen seinään. Sen ydintoiminto on: siirtää turvallisesti pieniä ja keskikokoisia esineitä avaamatta pääovea tai häiritsemättä huoneen ylipaine-eroa . Kaksiovisen lukitusmekanismin ja tiivistysrakenteen ansiosta ikkunoiden läpikulku voi vähentää henkilöstön sisään- ja poistumistiheyttä yli 80 %, mikä vähentää merkittävästi hiukkasten ja mikrobien tunkeutumisen riskiä. Niitä pidetään välttämättömänä infrastruktuurina GMP-, ISO 14644- ja FDA-määräysten noudattamiseksi [^2^].

Aloilla, kuten mikroelektroniikka, biofarmaseuttiset tuotteet, sairaaloiden leikkaussalit ja elintarvikejalostus, ikkunat ovat kehittyneet "valinnaisista lisävarusteista" "pakollisiin asennuksiin". Esimerkiksi FDA:n steriilejä lääkkeitä koskevissa vaatimuksissa (A/B-taustaympäristöt) todetaan nimenomaisesti, että steriileille ydinalueille saapuvien materiaalien on läpäistävä ikkunan tai ilmalukon läpi, joka on varustettu tehokkailla dekontaminaatiotoimenpiteillä.

Kolme päätyyppiä ja niihin sovellettavat skenaariot

Lukitusmenetelmien ja puhdastilatoimintojen perusteella läpikulkuikkunat jaetaan kolmeen luokkaan. Valinnassa tulee ottaa huomioon puhtausluokitus, materiaalin saastumisriski ja budjetti:

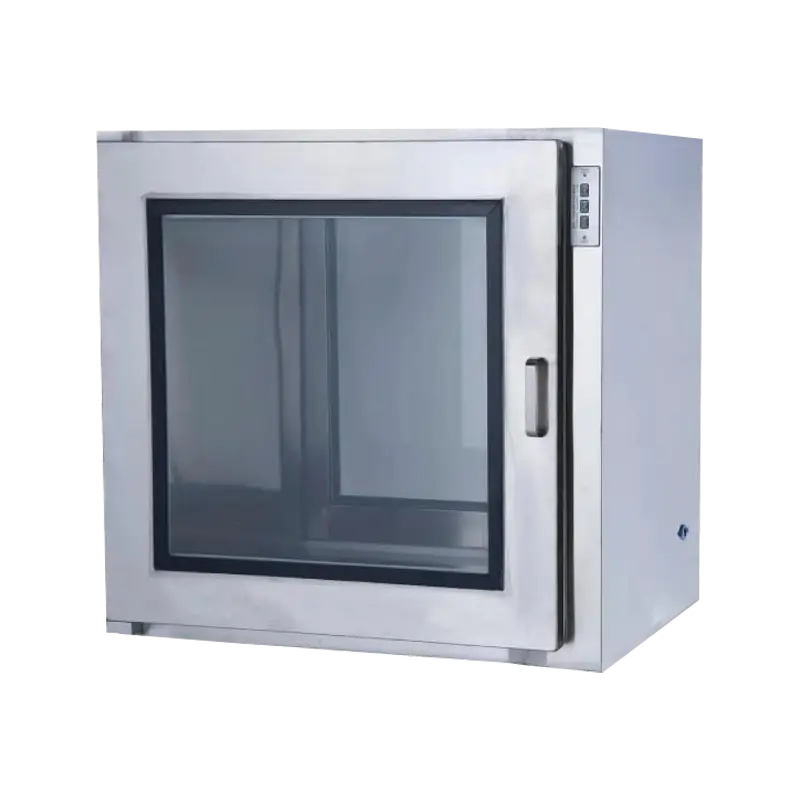

Elektroninen lukitusikkuna

Käyttää sähkömagneettisia lukkoja ja antureita kaksiovien lukitsemiseen. Kun toinen sivuovi avataan, vastakkainen ovi lukittuu automaattisesti. Elektronisen lukituksen vasteaika on tyypillisesti alle 0,5 sekuntia, mikä tarjoaa korkean luotettavuuden. Sopii käytettäväksi ISO luokka 5 (luokka 100) ja korkealuokkaiset puhdastilat . Joissakin premium-malleissa on LED-tilan ilmaisimet ja vikahälytystoiminnot reaaliaikaista valvontaa varten [^68^].

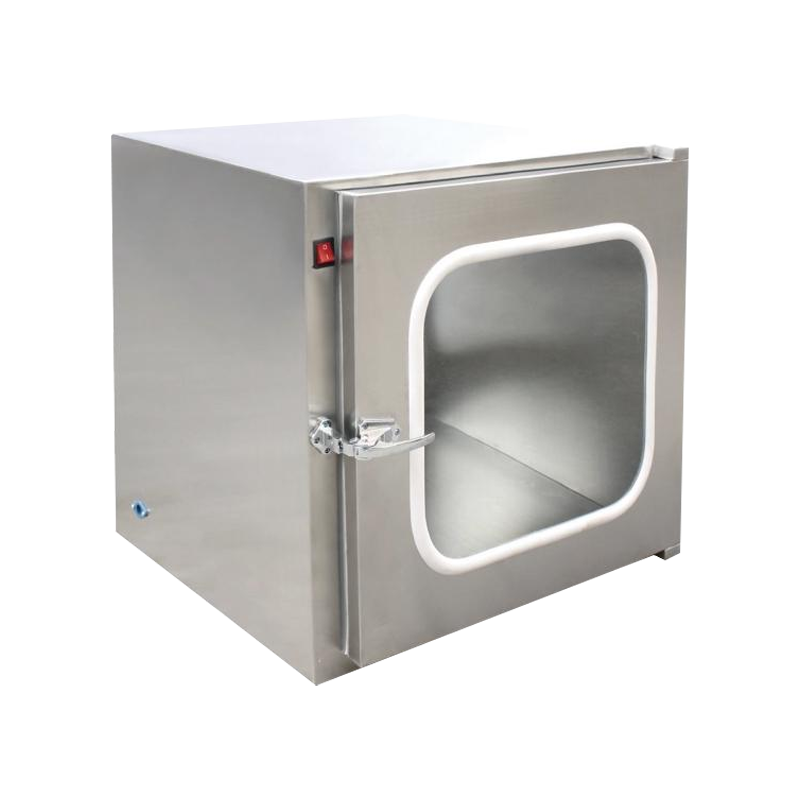

Mekaaninen lukitus ikkunan läpi

Saavutetaan kaksoislukituksen fyysisten linkkien tai nokkamekanismien avulla, jotka eivät vaadi ulkoista virtaa ja tarjoavat alhaiset ylläpitokustannukset. Mekaaniset lukitukset sopivat ISO luokka 7–8 (luokka 10 000–100 000) yleiset puhtaat vyöhykkeet tai räjähdyssuojattuihin ympäristöihin, joissa on erityisiä sähköturvallisuusvaatimuksia. Haittana on, että mekaaniset komponentit voivat kulua ajan myötä; lukitustoimintojen tarkistusta suositellaan 12 kuukauden välein [^48^].

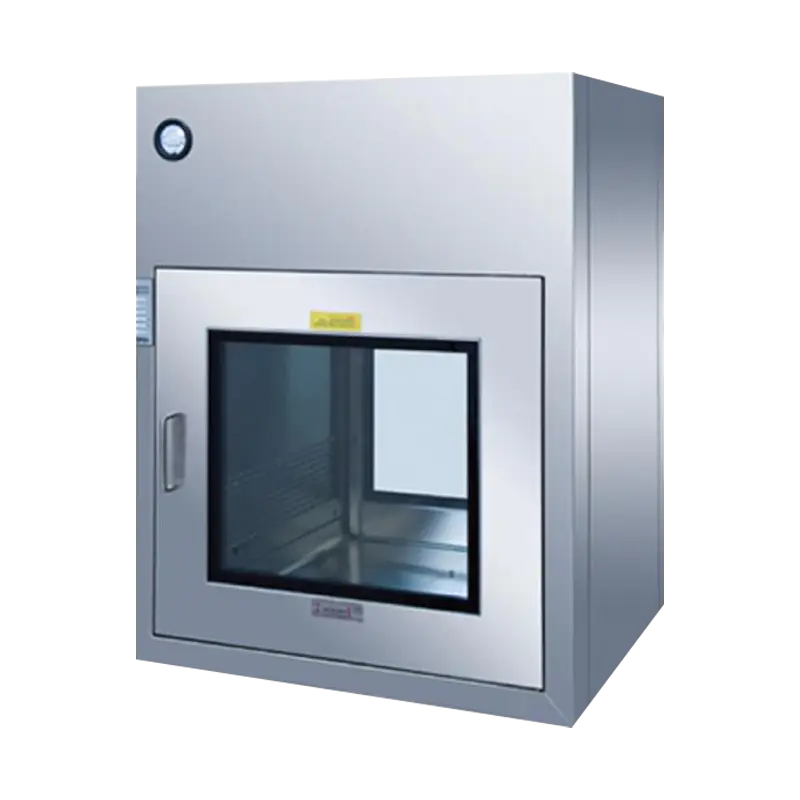

Itsepuhdistuva (dynaaminen) läpikulkuikkuna

Peruslukitustoimintojen lisäksi nämä yksiköt integroituvat HEPA-suodatinyksiköt ja ultravioletti (UV) sterilointilamput . Sisäänrakennetut puhaltimet kierrättävät suodatettua ilmaa kammion läpi nopeudella 375 CFM (noin 636 m³/h), mikä mahdollistaa kammion esipuhdistuksen ennen tuotteiden siirtoa. Tätä tyyppiä käytetään yleisesti biologisissa laboratorioissa, steriileissä formulaatiopajoissa ja sairaala-apteekeissa, mikä on tehokkain ratkaisu ristikontaminaation estämiseen [^67^].

Tärkeimmät rakenne- ja materiaalitiedot

Läpiviennin suorituskyky riippuu suoraan sen rakennesuunnittelusta ja materiaalivalinnasta. Alan standardikokoonpanot noudattavat yleensä seuraavia määrityksiä:

Kaapin rungon ja pintakäsittely

Mainstream-kaappirungot on valmistettu SUS304 tai SUS316L ruostumaton teräs . SUS316L sisältää molybdeeniä, joka tarjoaa erinomaisen kestävyyden kloridikorroosiota vastaan ​​verrattuna 304:ään, joten se sopii sairaaloiden desinfiointiympäristöihin tai rannikkoalueille, joissa on runsaasti suolaa. Vakioseinäpaksuus on 1,2–1,5 mm, ja sisäkulmat pyöristetyt (R≥10 mm) poistavat hygieniakuolleet alueet ja helpottavat puhdistusta ja desinfiointia [^63^]. Joissakin edullisissa tuotteissa käytetään jauhemaalattua kylmävalssattua terästä ISO-luokkaan 8 ja yleisten puhtaiden vyöhykkeiden alapuolelle.

Tarkkailuikkuna ja tiivistysjärjestelmä

Tarkkailuikkunat ovat vakiovarusteena 5 mm karkaistu turvalasi ; Jotkut antistaattiset ympäristöt vaativat ESD-polykarbonaattia. Oven karmin tiivisteessä käytetään terveyslaatuisia silikonitiivisteitä tai polyuretaanigeelitiivistetyynyjä, joiden puristusvaatimus on alle 15 %, jotta varmistetaan nollavuoto ±30 Pa:n paine-eroilla. Mitattujen tietojen mukaan korkealaatuiset tiivistysjärjestelmät voivat ohjata ikkunan läpikulkua alle 0,01 % [^48^].

Lukitus ja sterilointiasetukset

Ikkunoiden läpi puhdistuva läpivienti on yleensä ominaisuus 15-30 W UV-sterilointilamput aallonpituudella 253,7 nm, ja säteilyannos ≥ 40 mJ/cm² tarvitaan tehokkaaseen pintamikrobien inaktivointiin. HEPA-suodatinyksiköiden on täytettävä H13- tai H14-luokitukset (suodatusteho ≥99,97 % tai ≥99,995 % 0,3 μm:n hiukkasille) ja niissä on oltava paine-eromittarit. Suodattimet on vaihdettava, kun napojen vastus saavuttaa 2–2,5 kertaa alkuperäisen resistanssin (yleensä 250–300 Pa) [^67^].

Mittojen valinta ja asennus olennaiset

Ikkunan läpimenon mittojen on vastattava seinämän paksuutta, materiaalin määrää ja toiminnallista työnkulkua. Seuraavat ovat yleiset vakiokoot ja valintaohjeet:

Seuraavat asennuskohdat vaativat huomiota:

• Seinän aukon mittojen tulee olla 5-10 mm suurempi kuin ikkunan ulkokehyksen läpikulku mahdollistaakseen tasonsäädön ja tiivistysaineen täytön.
• Asennuskorkeus on tyypillisesti 800-1000 mm lattiatason yläpuolella ergonomisten käyttörajojen mukaisesti.
• Ikkunan läpiviennin ja seinän välinen rako on tiivistettävä neutraalilla silikonitiivisteellä tai EPDM-tiivisteillä paine-eron vuotojen estämiseksi.
• Itsepuhdistuva ikkunoiden läpikulku vaatii varattuja pistorasioita (yleensä 120 V / 220 V, yksivaiheinen) ja luotettavan maadoituksen [^63^].

Toimialan sovellukset ja vaatimustenmukaisuusvaatimukset

Läpikulkuikkunoita käytetään useilla toimialoilla tiukoilla puhtausvaatimuksilla. Eri toimialojen vaatimustenmukaisuusstandardit määrittävät kokoonpanoluokan:

Farmaseuttiset tuotteet ja biotekniikka

GMP-liitteen 1 (2022 revisio) mukaan materiaalin siirron A/B-alueiden ja C/D-luokan alueiden välillä steriilissä lääketuotannossa on käytettävä läpikulkua ikkunoiden kautta, jotka on varustettu elektroniset lukitukset ja UV-sterilointi . Solu- ja geeniterapialaboratorioissa, joissa tilaa on paljon, suositaan kompakteja seinään asennettuja ikkunoiden läpivientejä (sisämitat ≤ 24 tuumaa), jotka täyttävät vaatimustenmukaisuusvaatimukset kuluttamatta arvokasta puhdastilan lattiapinta-alaa [^2^].

Mikroelektroniikka ja puolijohteet

Kiekkojen valmistus- ja pakkaus-/testauslaitoksissa, kulkea ikkunoiden läpi täytyy tavata ISO 14644-1, luokka 5 (ISO 5) standardit. Näissä skenaarioissa valitaan tyypillisesti ESD-turvallisia materiaaleja (kuten antistaattista polykarbonaattia havainnointiikkunoita), jotta estetään sähköstaattisen purkauksen vaurioituminen herkissä komponenteissa. Jotkut kehittyneet tuotantolinjat myös konfiguroivat typen tyhjennysportit vähentämään edelleen happimolekyylien ja hiukkasten saastumista.

Sairaalat ja elintarvikkeiden jalostus

Sairaalan leikkaussalit ja CSSD-osastot käyttävät ikkunoiden läpikulkua instrumenttien ja tarvikkeiden siirtämiseen, mikä vaatii SUS316L ruostumatonta terästä rakenne kestää korkean lämpötilan korkeapaineisen höyrysteriloinnin ja kemiallisen desinfiointiaineen korroosion. Elintarviketeollisuus keskittyy ristikontaminaation estämiseen; Ikkunoiden läpimenon on oltava HACCP-periaatteiden mukainen, ja mekaaniset lukitukset ovat tyypillisesti riittäviä ISO-luokan 8 ympäristöissä.

Säännöllinen huolto ja suorituskyvyn validointi

Läpikulkuikkunan luotettavuus ei riipu pelkästään alkuperäisestä valinnasta vaan myös standardoiduista huoltotoimenpiteistä. Seuraavaa huoltoaikataulua suositellaan:

1. Päivittäin : Tarkista oven tiivisteen eheys, puhdista tarkkailuikkunan pinnat ja varmista lukituksen toiminta.
2. viikoittain : Pyyhi kaapin sisäseinät alkoholilla tai neutraalilla pesuaineella; tarkista UV-lampun voimakkuus (vaihda, jos se on alle 70 % nimellisarvosta).
3. Neljännesvuosittain : Käytä fotometriä tai DOP/PAO-aerosolia HEPA-suodattimen eheyden testaamiseen; skannausvuoto ei saa ylittää 0,01 %.
4. Vuosittain : Tilaa kolmannelle osapuolelle paine-eron säilytystestaus (nimellispaine-erossa painehäviö ei saa ylittää 5 % 15 minuutin sisällä) ja lukitusjärjestelmän kalibrointi [^67^].

Jos oven muodonmuutoksia, tiivisteen vanhenemista tai lukitusvikaa havaitaan, yksikkö on välittömästi poistettava käytöstä ja osat on vaihdettava. Laiminlyönnistä läpikulkuikkunasta voi tulla "kontaminaatiovuoto" puhdastilassa, mikä aiheuttaa suuremman riskin kuin avoin siirto ilman läpikulkuikkunaa asennettuna.
