Puhdastilaprojekteissa, jotka vaativat suurta kantavuutta, suurta tasaisuutta ja toistuvaa purkamista/kokoamista, käsintehdyt puhdastilapaneelit – ainutlaatuisilla kehävahvistetuilla kehyksillä ja mukautetuilla tuotantoominaisuuksilla – ylittävät huomattavasti tavallisia koneellisesti valmistettuja paneeleja. Selkeä johtopäätös on: ISO luokka 6 (luokka 1 000) ja sitä korkeammille puhtaille vyöhykkeille, joissa riippuvat kuormat ylittävät 50 kg/m² tai joissa on odotettavissa toistuvia prosessirakenteen muutoksia, on valittava käsintehdyt puhdastilapaneelit . Vaikka alkuinvestointi on noin 30–40 % suurempi kuin koneellisesti valmistettujen paneelien, niiden kokonaiselinkaariarvo (etenkin puhdastilojen jälkiasennukset ja tuotannon menetys huomioon ottaen) on ylivoimainen. Seuraavassa on tarkat tekniset tiedot neljästä ulottuvuudesta: rakenneparametrit, ydinmateriaalin valinta, asennusliitännät ja todelliset tapaukset.

Rakenne määrittää suorituskyvyn: Käsintehtyjen paneelien runko ja erittelyjärjestelmä

Käsintehtyjen puhdastilapaneelien ydinominaisuus on kehän tiivistys galvanoidulla teräsnauhalla, alumiiniseoksella tai muoviteräskölillä muodostaen suljetun runkorakenteen. Tämä malli mahdollistaa paneelin pituuden (tyypillisesti 2–6 m) ja leveyksien mielivaltaisen räätälöinnin koneellisesti valmistettujen rajoitusten ulkopuolella (yleiset leveydet 1180 mm, 1150 mm, 980 mm; ei-standardi leveyksiä voidaan mukauttaa mielivaltaisesti). Tyypillinen suorituskyky eri paksuuksille on esitetty alla:

Ydinmateriaalin valintaopas: Sovellusskenaariot seitsemälle yleiselle ydintyypille

Käsintehtyjen puhdastilapaneelien ydinmateriaali määrää palonkestävyyden, lämmöneristyksen, lujuuden ja hinnan. Alla on esitetty seitsemän yleisen ydinmateriaalin kvantitatiivinen vertailu:

Liitännät ja asennus: Kolme yleistä liitostekniikkaa

Käsintehtyjen puhdastilapaneelien liitäntätapa vaikuttaa suoraan puhdastilan ilmatiiviyteen ja rakentamisen tehokkuuteen. Kolme yleistä menetelmää ovat seuraavat:

1. H-muotoinen alumiini/teräsliitäntä : Erityiset H-profiilit asetetaan paneelien väliin. Nopea asennusnopeus, sopii suuren alueen väliseiniin. H-profiilin ja paneelin välisen raon tulee kuitenkin olla ≤0,5 mm, ja profiilin sisään on asennettava tiiviste. Tyypillinen käyttökohde: Luokan 10 000 vyöhykevälit elektroniikkatehtaissa.
2. Kieli-ura-liitäntä : Paneelin reunat on muotoiltu uros-naarasprofiileiksi integroidulla tiivistetiivisteellä. Paras ilmatiiviys, mutta vaatii suurta valmistustarkkuutta. Kielekkeen syvyys on tyypillisesti 8–12 mm. Tämä liitäntätapa sopii parhaiten ISO-luokan 6 ja sitä korkeampiin puhdastiloihin, jolloin ilmavuoto on ≤0,3 m³/(h·m²) @100Pa .

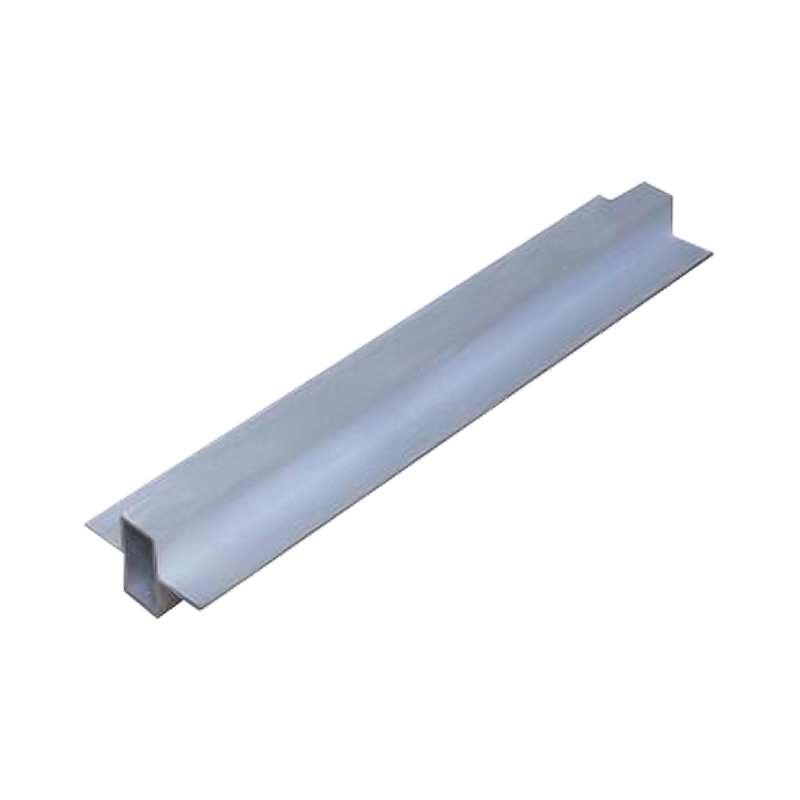

3. Keskimmäinen alumiinirunkoliitäntä : Alumiiniseoskehys on esiasennettu paneelien liitosten väliin ja peitetty sitten napsautuskorkilla. Tämä liitäntä mahdollistaa kaksisuuntaisen purkamisen, mikä helpottaa laitteiden myöhempää vaihtoa, ja sitä käytetään yleisesti biofarmaseuttisissa työpajoissa.

Liittymistavasta riippumatta, paneelien liitoksiin on levitettävä neutraalia hometta kestävää silikonitiivisteainetta, jonka sauman leveys on 3–5 mm, ja kovettuneen pinnan tulee muodostaa kovera kaari. pölyn kertymisen estämiseksi. Kattoon asennetuissa käsintehtyissä paneeleissa jokaisen ripustuspisteen on sijaittava vahvistetun rungon kohdalla – reikien poraaminen paneelin keskelle ripustamista varten on ehdottomasti kielletty.

Real-World Case: Käsintehtyjen paneelien kustannusedut jälkiasennusprojekteissa

Otetaan esimerkkinä biolääkeyhtiön pilottilaitoksen jälkiasennus. Alkuperäisessä väliseinässä käytettiin koneellisesti valmistettuja kivivillapaneeleja. Kun prosessimuutokset vaativat uutta asettelua, lähes kaikki paneelit romutettiin purkamisen yhteydessä, ja vaihtokustannukset olivat noin 62 000 USD. Sitä vastoin toinen saman laitoksen konepaja asensi alun perin alumiinikennoisia käsintehtyjä paneeleja H-muotoisilla alumiiniliitoksilla. Samanlaisen jälkiasennuksen aikana 95 % paneeleista purettiin kokonaan ja käytettiin uudelleen, ja vain 10 % tarvittiin jätettä ja uutta tiivisteainetta, mikä pienensi jälkiasennuskustannukset noin 16 500 dollariin. . Tämä osoittaa selvästi: puhdastilaprojekteissa, joissa on odotettavissa tulevia jälkiasennuksia, ylimääräinen alkuinvestointi käsintehtyihin paneeleihin (noin 35 %) voidaan palautui yhden jälkiasennuksen jälkeen .

Lisäksi ylimitoitettujen käsintehtyjen paneelien (yksittäinen paneeli > 4 metriä) kuljetusvaurioaste on vain kolmasosa koneellisesti valmistettujen paneelien vaurioista (noin 2 % vs. 6 %). Teräsnauhasuojan ansiosta myös paikan päällä tapahtuvan käsittelyn reunavauriot vähenevät merkittävästi. Ottaen huomioon asennusjätteen kokonaismäärä, uudelleenkonfiguroinnin joustavuus ja pitkäaikainen kestävyys, käsintehdyt puhdastilapaneelit niistä on tullut de facto standardi korkeatasoisille puhdastilajärjestelmille.

Usein kysytyt kysymykset (FAQ) käsintehdyistä puhdastilapaneeleista

1. Kuinka monta kertaa käsintehdyt puhdastilapaneelit voidaan purkaa ja koota uudelleen suorituskyvystä tinkimättä?

Teollisuuden testauksen ja todellisen projektipalautteen mukaan käsintehdyt paneelit, joissa on H-muotoinen alumiini tai keskimmäiset alumiinirunkoliitännät, voidaan purkaa ja koota uudelleen 3–5 kertaa normaalikäytössä säilyttäen samalla alkuperäisen ilmatiiviyden ja mekaaniset ominaisuudet. Tärkeintä on vaihtaa tiivisteet ja lisätä tiiviste joka kerta. Kielekkeen ja uran liitospaneelit sallivat hieman vähemmän jaksoja (noin 2–3 kertaa), koska pontin ja uran reunat voivat kohdata mikrodeformaatiota toistuvan asettamisen ja poistamisen jälkeen. T&K-laboratorioihin tai pilottilaitoksiin, jotka vaativat toistuvia layoutmuutoksia, suositellaan alumiinikennoytimessä käsintehtyjä paneeleja alumiinirunkoliitosten kanssa.

2. Mikä on todellinen hintaero käsintehtyjen ja koneellisesti valmistettujen puhdastilapaneelien välillä?

Esimerkkinä 50 mm paksu vuorivillaydin ja 0,5 mm kaksipuolinen väripinnoitettu teräs: koneellisesti valmistetut paneelit maksavat noin 28–36 USD/m² , kun taas käsintehdyt paneelit (kehäsinkitty teräsnauhatiiviste) maksavat noin 42–52 USD/m² — Käsintehdyt paneelit ovat noin 30–50 % korkeammat. Kuitenkin, kun otetaan huomioon kuljetusjätteet (käsintehty 2–3 % vs. koneella valmistettu 5–8 %), asennustehokkuus ja tulevat jälkiasennuskustannukset , projekteissa, joiden odotetaan kestävän yli 5 vuotta tai joissa on mahdollinen uudelleenkonfigurointi, käsintehdyt paneelit tarjoavat itse asiassa paremman kokonaiselinkaariarvon. Huippuluokan puhdastiloissa (ISO-luokka 6 ja korkeampi) käsintehdyt paneelit ovat jo alan oletusarvoja, eikä hintaero ole enää ensisijainen päätöstekijä.

3. Voidaanko käsintehtyjen puhdastilapaneelien pituutta ja leveyttä mukauttaa mielivaltaisesti? Onko rajoituksia?

Yksi käsintehtyjen paneelien suurimmista eduista on mittojen joustavuus:

• Leveys : Yleiset leveydet 1180mm, 1150mm, 980mm; ei-standardi leveydet voidaan mielivaltaisesti räätälöidä välillä 300–1500 mm;
• Pituus : Tyypillisesti 2m–6m; jotkut valmistajat voivat tuottaa jopa 8 m tai jopa 12 m (vaatii lisäjäykisteitä);
• Rajoitukset : Kun pituus-leveyssuhde ylittää 5:1, on suositeltavaa lisätä rungon paksuutta tai lisätä sisäisiä ripoja; Muuten kuljetuksen ja asennuksen aikana saattaa esiintyä sivusuuntaisia ​​taipumia. Paksuus (50–200 mm) ja teräsmitta (0,426–0,8 mm) voidaan myös räätälöidä projektin vaatimusten mukaan.

4. Miten käsintehdyt puhdastilapaneelit voivat välttää korroosiota kosteissa ympäristöissä (esim. ruokapajat, kylmävarastot)?

Korkean kosteuden tai usein huuhdeltavassa ympäristössä suositellaan seuraavaa toimenpiteiden yhdistelmää: ① Käytä ruostumattomasta teräksestä valmistettua 304- tai 316-pinnoitetta (paksuus ≥0,5 mm) tai erittäin kestävää PVDF-pinnoitettua väriterästä; ② Valitse magnesiumoksisulfaatti- tai polyuretaanisydän välttääksesi kivivillan kosteuden imeytymisen ja painumisen; ③ Päivitä kehätiivistys galvanoidusta teräksestä alumiiniseokseksi tai ruostumattomaksi teräkseksi; ④ Käytä kaikissa saumoissa homeenkestävää tiivisteainetta, jonka pinta on sileä, ei-imukykyinen, kovettunut pinta . Tällä kokoonpanolla käsintehdyt paneelit voivat saavuttaa yli 10 vuoden käyttöiän kylmäsäilytysympäristöissä, joissa suhteellinen kosteus on 85 % ja lämpötila 5–15 °C, kun taas tavalliset galvanoidut teräsnauhalliset käsintehdyt paneelit voivat esiintyä reunakorroosiota 2–3 vuodessa samoissa olosuhteissa.

5. Kuinka voin arvioida, onko käsintehtyjen puhdastilapaneelien tuotannon laatu hyväksyttävä? Mitkä ovat tärkeimmät vastaanottopisteet paikan päällä?

Paikan päällä tapahtuvassa hyväksymisessä tulisi keskittyä seuraaviin viiteen asiaan:

1. Silmämääräinen tarkastus : Ei selviä naarmuja, värivaihteluita tai kuplia pinnalla. Naarmut, jotka ovat syvempiä kuin 0,1 mm, tulee hylätä;
2. Mitattoleranssi : Pituus/leveyspoikkeama ≤±2 mm, diagonaalipoikkeama ≤2 mm/m, paksuuspoikkeama ≤±0,5 mm;
3. Kehyksen vahvuus : Teräsnauhat on kiinnitettävä tiukasti ytimeen; rungon painaminen käsin ei saa osoittaa merkittävää elastista liikettä;
4. Ytimen tiheys : Kivivilla- tai magnesiumoksisulfaattiytimissä ei saa olla onteloita tai delaminaatiota. Tarkista napauttamalla ja kuuntelemalla – aukot tuottavat huomattavan onton äänen;
5. Kuorinnan lujuustesti : Teräslevyn ja ytimen välisen tartuntavoiman tulee olla ≥0,06 MPa. Yksinkertainen kenttätesti: väännä pieni kulma terällä; jos ydinmateriaali tarttuu teräslevyyn sen sijaan, että se erottuisi puhtaasti, se on hyväksyttävää.
