Täydellinen opas puhdastilajärjestelmän valintaan

Puhtaustaso: Ensimmäinen valinnan ankkuripiste

Kaikki puhdastilajärjestelmien suunnittelut pyörivät puhtaustason ympärillä. ISO 14644-1:2025 luokittelee puhtauden ISO Class 1:stä ISO Class 9:een. Kotitaloustekniikassa käytetään yleisesti luokan 100, luokan 1 000, luokan 10 000 ja luokan 100 000 terminologiaa. Ktaikeammat tasot vaativat tiukempaa hiukkashallintaa, kun rakennuskustannukset ja energiankulutus kasvavat eksponentiaalisesti.

Vältä "ylisuunnittelua" valinnan aikana. Yksi lääkeyhtiö rakensi luokan C lisävyöhykkeen Grade B -standardien mukaisesti, mikä johti vuotuinen energiankulutus kasvaa noin 35 % , ja takaisinmaksuaika pidentyi 2,8 vuodella. Järkevä lähestymistapa on: Suunnittele ydinprosessivyöhykkeet korkeimpien vaatimusten mukaisesti, alenna apuvyöhykkeitä ja estä kontaminaation takaisinvirtaus paine-eron gradienttien kautta (ydinvyöhyke ≥10Pa , ilmalukko ≥10Pa , käytävä ≥10Pa ).

Modulaarinen vs. perinteinen rakenne: tilan valinta määrittää elinkaarikustannukset

Tämä on kriittisin rakenteellinen päätös vuoden 2026 valinnassa. Modulaarisissa puhdastiloissa käytetään esivalmistettuja seinäpaneeleja, kattoja ja FFU-yksiköitä asennukseen paikan päällä, kun taas perinteinen tila sisältää runkojen hitsauksen paikan päällä, kanavien asennuksen ja tehokkaat suodattimet.

Modulaaristen ratkaisujen keskeiset edut ovat skaalautuvuus ja tiivistetyt rakennusaikataulut. Teollisuuden mittaustiedot osoittavat, että modulaariset tilat voivat lyhentää keskimääräisiä rakennusaikoja yli 30 % ja tuetaan tulevaa "seinien poistamista laajennusta varten" – soveltuu erityisesti vuokratiloihin tai yrityksille, joiden kapasiteetti on epävarma. Mitä tulee käyttökustannuksiin, energiankulutusta voidaan vähentää tehokkaan energiaa säästävien laitteiden ja älykkäiden ryhmäohjausjärjestelmien ansiosta. alennettu 20-40 % perinteisiin ratkaisuihin verrattuna.

Modulaarinen ei kuitenkaan ole yleispätevä. Kun pinta-ala on yli 500 neliömetriä tai siihen liittyy monimutkaisia ​​prosessiputkistoja, perinteinen maarakennustöiden puhdistustekniikka EPC-yleisurakointi tarjoaa etuja rakenteellisen lujuuden ja kattavan putkiston asettelun osalta. Uudessa energiaakkuprojektissa mitattiin, että an 800 neliömetriä modulaarisen ratkaisun kokonaiskustannukset olivat itse asiassa 18 % korkeammat kuin perinteiset, koska suuren jännevälin tilan rakenteiden vahvistuskustannukset kompensoivat esivalmistuksen edut.

Ydinlaitteiston valinta: FFU:n, suodattimien ja kirjekuorirakenteiden logiikka

Puhdastilajärjestelmän suorituskyky määräytyy kolminaisuuden "verhorakenteen puhdistus LVI-automaattiohjausjärjestelmä" mukaan – mikä tahansa yksittäinen heikko kohta heikentää yleistä tehokkuutta.

Kirjekuoren rakenteen ilmatiiviys: ensimmäinen puhtauden puolustuslinja

Vuonna 2026 käyttöönotettu GB/T 29468-2024 "Cleanroom Envelope Structure Sandwich Paneelit" on selventänyt pakolliset indikaattorit ydinmateriaalin paloluokituksista, pintapinnoitteen korroosionkestävyydestä ja muista kovista vaatimuksista. Valinnan aikana toimittajia tulee vaatia toimittamaan paneelien ilmatiiveystestiraportit – saumavälin ilmavuoto on ensisijainen syy puhtauden noudattamatta jättämiseen. Eräässä elektroniikkatehdasprojektissa käytettiin jatkossa ei-standardeja alumiiniprofiileja, mikä johti ISO-luokan 5 vyöhykehiukkasten lukumäärään ylittää normit 2,3 kertaa , vaatii 47 päivää tiivistetiivisteiden vaihtoa ja paine-eron säätämistä varten.

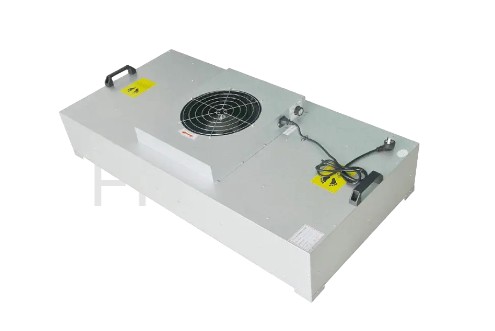

FFU-valintanäppäinparametrit

FFU (Fan Filter Unit) -valinta vaatii huomiota kolmeen perusparametriin:

• Tuulettimen käyttöikä: Laadukkaat suoravetoiset keskipakotuulettimet voivat ulottua yli 50 000 tuntia
• Melutaso: Työalue ≤65 dB(A)
• Nopeudensäätöalue: Portaaton nopeudensäätö mukautuu erilaisiin tehoolosuhteisiin

Puolijohteiden tuotantolinjoilla käytetään yleisesti FFU:n täyspeittäviä kattoja yksisuuntaisen virtauksen luomiseksi, kun taas lääkeluokan C vyöhykkeillä voidaan käyttää ei-yksisuuntaisia virtauksen paikallisia laminaarivirtaushuuvayhdistelmiä, vähentää FFU-hankintaa 30 % .

Kolmivaiheinen suodattimen konfigurointistrategia

Suodatinkokoonpano noudattaa "ensisijaista keskikorkeaa/erittäin tehokasta" kolmivaiheista suodatusta. Kriittinen väärinkäsitys on ensisijaisen suodattimen pölynpidätyskapasiteetin laiminlyönti – kun kapasiteetti on riittämätön, keski- ja korkeatehoiset suodattimet tukkeutuvat ennenaikaisesti, mikä aiheuttaa järjestelmän vastustuskyvyn ylijännitteelle ja energiankulutuksen huipulle. Suositukset:

1. Ensisijainen: G4-luokan paneelisuodattimet (pölynpitokyky ≥500g )
2. Keskikokoiset: F8-luokan taskusuodattimet
3. Pääte korkean hyötysuhteen suodattimet (H13-H14 luokka) kanssa ≥ 99,99 % tehokkuus ≥0,3 μm hiukkasille

Vuoden 2026 vaatimustenmukaisuuspäivitykset, jotka on otettava huomioon valinnassa

2025-2026 on intensiivisten puhdastilastandardien päivitysten aikaa. Seuraavien uusien määräysten huomiotta jättäminen valinnan aikana voi johtaa hyväksynnän epäonnistumiseen tai toimintahäiriöön:

• GB/T 33556.1-2025 (Voimassa 1. toukokuuta 2026): Sairaalan puhdastilasovellusten tekniset tiedot, alipaineen eristysosaston ja leikkaussalin paine-eron online-valvontavaatimukset.
• GB/T 47162-2026 (Voimassa 1. syyskuuta 2026): Puhdastilojen ovien yleiset tekniset vaatimukset, ensimmäistä kertaa kansalliset standardit kvantitatiiviset indikaattorit ovipaneelien ilmatiiviydelle, tiivisteiden kestävyydelle ja havaintoikkunan kondenssiveden estämiselle
• GB/T 46376-2025 (Voimassa 1. toukokuuta 2026): Puhdastilojen käyttö- ja ylläpitopalvelustandardit, jotka edellyttävät koko elinkaaren ajan O&M-tietueita, joissa on jäljitettävyys suodattimen vaihtoa, paine-erokalibrointia ja muita toimintoja varten.
• GB 50073-2013 2025 Osittainen versio: Uudet korkealaatuiset puolijohdetyöpajan suunnitteluohjeet sekä energiaa säästävä suunnittelu ja hiilidioksidipäästöjen hallintavaatimukset

Valintapäätöksen tarkistuslista: Yleisten sudenkuoppien välttäminen

Ennen kuin viimeistelet ratkaisun, käytä seuraavaa tarkistuslistaa kohdekohtaiseen vahvistukseen:

Puhdastilajärjestelmä valinta on pohjimmiltaan tasapaino "prosessivaatimusten - vaatimustenmukaisuuskehyksen - elinkaarikustannusten" välillä. Vuoden 2026 trendi osoittaa, että karkea malli, jossa pyritään yksinkertaisesti korkeaan puhtauteen, on eliminoitu, ja se on korvattu tarkalla digitaaliseen simulaatioon perustuvalla suunnittelulla (BIM CFD -ilmavirtasimulaatio), modulaarisuuden ja älykkyyden syvästi integroivilla rakennusmuodoilla sekä suunnittelun, rakentamisen ja käytön kattavalla koko elinkaaren vaatimustenmukaisuuden hallinnalla. Valintaa tehdessään yritysten tulee ensisijaisesti arvioida, onko palveluntarjoajilla standardien välistä integraatiokykyä ja toimialaosaamista sen sijaan, että vertailtaisiin vain alkuperäisiä tarjouksia.

Kuinka valita Panels elektronisille pölyttömille puhdastilajärjestelmille?

Kun valitset puhdastilapaneeleja elektroniseen pölyttömään työpajaan, avain ei ole vain kalleimman materiaalin valinta. Oikea valinta riippuu puhtaustaso, kosteusolosuhteet, palonkestävyys, antistaattiset vaatimukset ja huoltotiheys . Useimpiin elektroniikan valmistusprojekteihin koneellisesti valmistetut kivivillapaneelit tai magnesiumpohjaiset paneelit ovat käytännöllisiä ja luotettavia valintoja.

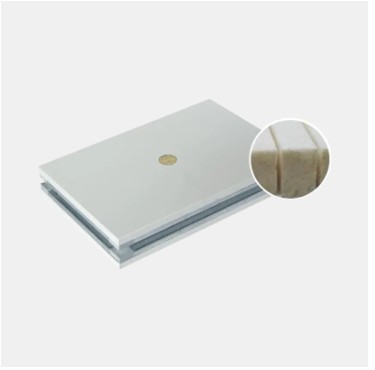

• Yleiset elektroniikan kokoonpanotyöpajat: Konevalmisteiset kivivillapuhdistuspaneelit
• Korkean puhtauden työpajat: Magnesiumpohjaiset puhdastilapaneelit
• Kosteat ympäristöt: Polyuretaaniset puhdastilapaneelit
• Usein muokattavat alueet: Alumiiniset kennopaneelit
• ESD-herkät alueet: Paneelit, joissa on antistaattinen pintakäsittely

Miksi paneelien valinnalla on merkitystä elektronisissa puhdastiloissa

Puhdastilapaneelit eivät ole vain seinä- ja kattomateriaaleja. Ne vaikuttavat suoraan ilman puhtauteen, tiivistyskykyyn ja korjaamon pitkäaikaiseen vakauteen. Elektroniikkatuotanto on erittäin herkkä pölyhiukkasille, kosteusvaihteluille ja staattiselle sähkölle, joten huono paneelivalinta voi vähentää tuotteen tuottoa.

• Ilmavuoto saumojen läpi alentaa puhtautta
• Kosteuden muodonmuutos vaikuttaa ovien ja ikkunoiden tiivistykseen
• Pölyn muodostuminen saastuttaa herkkiä komponentteja
• Staattisen sähkön kerääntyminen voi vahingoittaa elektronisia laitteita
• Säännöllinen huolto lisää seisokkien riskiä

Yleisten puhdastilapaneelityyppien vertailu

Valitse paneelit työpajatyypin mukaan

SMT-tuotantopaja

Kivivilla- tai magnesiumpohjaisia paneeleja suositellaan vakaan rakenteen ja palonkestävyyden takaamiseksi tiheässä laitetiheässä ympäristössä.

Precision Assembly Workshop

Magnesiumpohjaiset paneelit, joiden tasaisuus on parempi, parantavat tiivistyskykyä.

Kostean ilmaston elektroniikkatehdas

Polyuretaanipaneelit sopivat vahvemman kosteudenkestävyyden ja eristyskyvyn ansiosta.

T&K- ja testausalueet

Alumiiniset kennopaneelit ovat ihanteellisia alueille, jotka vaativat tulevia layoutsäätöjä.

Tärkeimmät tekijät, jotka on tarkistettava ennen ostoa

1. Teräslevyn paksuus: Valitse rakenteellisesti vakaat tiedot.
2. Ytimen tiheys: Suurempi tiheys tarkoittaa usein parempaa muodonmuutoskestävyyttä.
3. Paloluokitus: Priorisoi korkeammat palonkestävyysluokat.
4. Ilmatiiviys: Sauman tiivisteen laatu vaikuttaa suoraan puhtauteen.
5. Pintakäsittely: Valitse antistaattisten tai korroosionkestävyystarpeiden mukaan.

Budjetin ja pitkän aikavälin suorituskyvyn tasapainottaminen

Käytännön lähestymistapa on premium-paneelit kriittisille alueille ja vakiopaneelit tukialueille .

• Ydintuotantoalueet: Erittäin vakaat paneelit
• Käytävät ja varastointi: Standard puhdastilapaneelit
• Palvelutilat: Peruskaapin materiaalit

Asennuksen laatu määrittää lopulliset tulokset

Edes erinomaiset paneelimateriaalit eivät toimi hyvin, jos asennuslaatu on huono. Tarkista seuraavat asiat huolellisesti:

• Tasaiset ja tiiviit paneeliliitokset
• Sileät kulmien siirtymät
• Suljetut katto- ja ilmanpoistoliitännät
• Ovien ja seinäpaneelien upotusasennus
• Kohtuulliset huoltoaukot

Johtopäätös

Valittaessa paneelit elektronisen pölyttömän puhdastilajärjestelmän osalta priorisoi puhtaus vakaus > turvallisuus > kestävyys > huoltomukavuus . Useimmille elektroniikkatehtaille kivivilla- ja magnesiumpohjaiset paneelit ovat luotettavia yleisiä valintoja, kun taas polyuretaani- ja alumiinikennopaneelit sopivat paremmin kosteaan tai joustavaan käyttöympäristöön.

Mikä on käytännöllisempää matalan puhtauden työpajoissa: Puhdastilan paneelit or Puhdashuoneen ikkunat ?

Heikkopuhtaustyöpajoissa (esim ISO Class 8, ISO Class 9 tai yleiset valvotut tuotantoalueet ), jos vain yksi vaihtoehto voidaan asettaa etusijalle, puhdastilapaneelit ovat yleensä käytännöllisempiä kuin puhdastilojen ikkunat . Tämä johtuu siitä, että paneelit kattavat suuremman alueen ja määrittävät suoraan seinän tiiviyden, puhdistustehokkuuden, kestävyyden ja ympäristön vakauden.

Puhdastilojen ikkunat ovat myös hyödyllisiä, mutta alemman luokan puhdastiloissa ne tarjoavat pääasiassa valaistusta, näkyvyyttä ja paikallista erotusta. Ne ovat yleensä hallinnan päivitys, kun taas paneelit ovat olennainen kotelorakenne.

• Rajoitettu budjetti: priorisoi puhdastilapaneelit
• Tarvitsetko näkyvyyttä: Lisää puhdastilan ikkunat
• Uudisrakennus: Suunnittele paneelit ja ikkunat yhteen

Miksi vähäpuhtaustyöpajojen tulisi asettaa puhdastilapaneelit etusijalle

Vaikka matalan puhtauden työpajoilla on alhaisemmat standardit kuin kehittyneillä puhdastiloilla, ne vaativat silti pölyntorjuntaa, kosteudenkestävyyttä ja kontaminaatioiden hallintaa. Pääseinä- ja kattomateriaalina puhdastilapaneelit vaikuttavat ympäristöön suoremmin.

• Yleensä kansi yli 80 % kotelon pinnoilta
• Sileät pinnat helpottavat puhdistusta ja desinfiointia
• Tiivistetyt liitokset vähentävät ulkopuolisen pölyn tunkeutumista
• Lämpö- ja äänieristys parantavat työpajan vakautta
• Nopeampi huolto ja helpompi vaihto

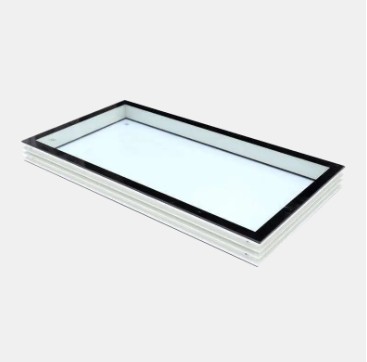

Puhdastilojen ikkunoiden käytännön arvo

Puhdastilojen ikkunat eivät ole merkityksettömiä. Alemman luokan puhdastiloissa ne parantavat pääasiassa visuaalista hallintaa ja työskentelymukavuutta. Ne ovat ihanteellisia kohteisiin, joissa tarvitaan tarkkailua, päivänvaloa tai valvontaa.

• Tarkkaile tuotantoa menemättä huoneeseen
• Paranna luonnonvaloa
• Soveltuu pakkaamiseen, tarkastukseen ja puskurivyöhykkeisiin
• Tukee kaavoitus- ja työnkulun valvontaa

Käytännön vertailu: paneelit vs Windows

Työpajat sopivat paremmin paneelien priorisointiin

Elintarvikkeiden jalostusalueet

Seinät vaativat usein pesua, mikä tekee tahrojen ja korroosionkestävyyden tärkeämmäksi.

Pakkaustyöpajat

Pölyntorjunta ja puhtaus tekevät paneeleista paremman prioriteetin.

Varastointi- ja puskurivyöhykkeet

Kestävät seinäjärjestelmät ovat yleensä käytännöllisin ratkaisu.

Milloin Puhdashuoneen ikkunat Kannattaa priorisoida

Tarkastus- ja valvontaalueet

Esimiehet voivat tarkkailla toimintaa ilman sisälle astumista.

Vilkkaan liikenteen vyöhykkeet

Näkyvyys voi vähentää tarpeettomia oviaukkoja.

Huonosti valaistut työpajat

Ikkunat lisäävät luonnonvaloa ja työntekijöiden mukavuutta.

Suositeltu kokoonpano matalan puhtauden työpajoille

Useimmille vähäpuhtaisille tuotantoalueille käytännöllinen ratkaisu on paneelit first, windows second :

• Käytä pääseinissä ja -katoissa puhdastilapaneeleja
• Asenna kiinteät ikkunat tärkeimpiin havaintopisteisiin
• Vähennä tarpeettomia aukkoja parantaaksesi tiivistystä
• Lisää ikkunoita myöhemmin tarvittaessa

Johtopäätös

Matalapuhtaustyöpajoissa puhdastilapaneelit ovat yleensä käytännöllisempiä kuin puhdastilan ikkunat, koska ne määräävät perustiivistyskyky, kestävyys, puhdistustehokkuus ja ympäristövakaus . Puhdastilojen ikkunoita käytetään parhaiten hallinnan ja näkyvyyden lisänä. Pitkän aikavälin käytännöllisyyden vuoksi priorisoi ensin paneelit ja lisää sitten ikkunat tarpeen mukaan.
