Kuinka valita oikea C-muotoiset terässtairet Rakennuskuormitusvaatimuksiin perustuvat tekniset tiedot

Ensisijainen periaate valittaessa C-muotoisia teräsorreja teräsrakenteiden suunnitteluun on varmistaa, että profiilin korkeuden (H) suhde jänneväliin on tyypillisesti välillä 1/35 ja 1/50, kun taas poikkileikkauksen moduulin on kestettävä suurin taivutusmomentti. Teollisuuslaitoksille, joiden vakiojänneväli on 6 metriä, suositeltavat tiedot ovat yleensä C180×60×20×2,5 tai C200×70×20×3,0. Erityiset määritykset on määritettävä tarkan kuolleiden kuormien, elävien kuormien ja ympäristökuormien (tuuli ja lumi) laskelmien perusteella.

Avainkuormitustyyppien erityiset vaikutukset valintaan

Kylmämuovattuina ohutseinäisinä teräskomponentteina C-muotoisten teräsorkien lujuus-painosuhde on korkea, mutta niiden vaste erilaisiin kuormitustyyppeihin vaihtelee merkittävästi:

Kuolleet kuormat ja kattojärjestelmän omapaino

Kuolleet kuormat sisältävät väripinnoitettujen teräslevyjen tai sandwich-paneelien painon. Esimerkiksi 75 mm paksuisen lasivillasandwich-paneelin käyttö lisää omapainoa noin 12-15 kg neliömetriä kohti. Jos katolle asennetaan aurinkosähköjärjestelmä, orren seinämän paksuutta tulee lisätä 2,0 mm:stä 2,5 mm:iin tai enemmän 15-20 kg/m² lisäkuorman perusteella.

Ilmastolliset ympäristökuormitukset (tuuli ja lumi)

Alueilla, joilla on suuri lumikuorma, orreilla on oltava äärimmäinen puristuskestävyys. Rannikkoalueilla, joilla tuulet ovat voimakkaat, tuulen imu voi aiheuttaa orren alalaipan vakauden menetyksen paineen alaisena. Siksi on suositeltavaa valita tekniset tiedot, joiden laipan leveys (B) on vähintään 60 mm korkean tuulenpainealueilla vääntöjäykkyyden parantamiseksi.

Viite yhteiseen C-muotoiset terässtairet Tekniset tiedot ja kuormitusvälit

Turvallisuuden ja materiaalitalouden tasapainottamiseksi seuraavat teolliset valintasuositukset perustuvat tavanomaisiin kuormitusolosuhteisiin:

Viitetaulukko ehdotetuille C-muotoisille teräsorreille eri jänneväleillä
Alue (m)	Suositeltu erittely (H×B×C)	Tavallinen paksuus (mm)	Ensisijaiset sovellusskenaariot
4,0 - 5,0	C140 / C160	2,0 - 2,5	Kevyt varastot, logistiikkakeskuksen seinät
5,5 - 6,5	C180 / C200	2,5 - 3,0	Normaali teollisuuslaitoksen kattotuki
7,0 - 8,0	C220 / C250	2,5 - 3,2	Laajaväliset tapahtumapaikat, raskaat rakenteet

Käytännön valintaehdotuksia rakenneturvallisuuden parantamiseksi

Teknisiä tietoja määritettäessä tulee fyysisten mittojen lisäksi huomioida seuraavat tekniset seikat:

Täytä poikkeutusrajat tiukasti: Katon orreiden taipuma täydessä kuormituksessa ei saa ylittää L/150. Esimerkiksi 6 metrin jännevälin orren taipuma alaspäin on säädettävä 40 mm:n sisällä; muussa tapauksessa osuutta on lisättävä.
Materiaalin lujuuden optimointi: Projekteissa, joissa kuormitus on suurempi, Q355-luokan teräksen ottaminen käyttöön perinteisen Q235:n sijaan voi parantaa merkittävästi kantavuutta ja säilyttää samalla pienemmät vaatimukset, mikä vähentää tehokkaasti päärakenteen omapainoa.
Korroosionkestävyys huomioitavaa: Vaikka C-muotoisilla teräsorreilla on hyvä korroosionkestävyys, happamissa tai rannikkoympäristöissä tulisi valita spesifikaatiot, joiden galvanoitu kerros on vähintään 275 g/m², jotta estetään materiaalin korroosion aiheuttama kantokyvyn heikkeneminen.

Kummalla on parempi lämmöneristyskyky: Väripinnoitetut teräsprofiililevyt or Värilliset teräksiset sandwich-paneelit ?

Selkeä johtopäätös on, että Värilliset teräksiset sandwich-paneelit offer significantly superior thermal insulation performance verrattuna väripinnoitettuihin teräsprofiililevyihin. Kun yksikerroksinen profiloitu levy toimii ensisijaisesti sääsulkuna, jonka lämmönkestävyys on mitätön, sandwich-paneelissa käytetään ydineristekerrosta, joka luo vahvan lämpökatkon. Käytännön teollisissa sovelluksissa siirtyminen sandwich-paneeleihin voi johtaa sisäisen lämpötilan laskuun 10°C - 15°C kesän huippukuukausina .

Keskeiset rakenteelliset erot ja lämmönkestävyys

Eristyskyvyn ero on suora seuraus näiden kahden materiaalin poikkileikkauksen koostumuksesta:

Yksikerroksiset väripinnoitetut teräsprofiililevyt

Profiloidut levyt, kuten YX25-210-840 on valmistettu korkeaa sähköä johtavasta teräksestä. Ilman integroitua sydäntä auringon säteilyn lämpö siirtyy lähes välittömästi rakennuksen sisätiloihin. Nämä sopivat ihanteellisesti lämmittämättömiin varastoihin tai aitoihin lämmönsäätö ei ole prioriteetti .

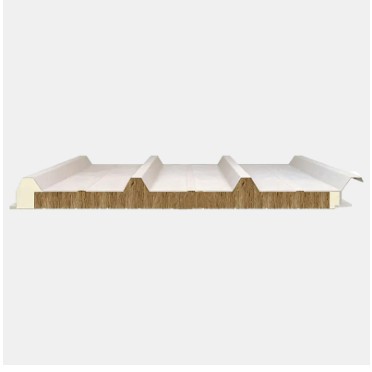

Komposiittiväriset teräs sandwich-paneelit

Nämä paneelit koostuvat kahdesta teräspinnasta, jotka yhdistävät polyuretaani- (PU), kivivilla- tai EPS-ytimen. Tämä "sandwich"-rakenne estää tehokkaasti johtavan lämmönsiirron. A Integroitu polyuretaanipaneeli tarjoaa esimerkiksi modernin teollisuusrakentamisen korkeimman mahdollisen lämpöhyötysuhteen.

Tekniset tiedot: Lämmönjohtavuuden vertailu

Seuraavat tiedot havainnollistavat eri materiaalien lämmönjohtavuutta (λ). Pienemmät arvot edustavat parempia eristysominaisuuksia:

Teollisuuden katto- ja seinämateriaalien lämmönjohtavuuden (W/m·K) vertailu
Materiaaliluokka	Lämmönjohtavuus (W/m·K)	Eristyksen tehokkuus
Teräsprofiililevy (vain metalli)	~ 50,0	Mitätön
Rock Wool Sandwich -paneeli	0,035 - 0,045	Korkea
PU (polyuretaani) Sandwich-paneeli	0,018 - 0,024	Erittäin korkea

Strategiset soveltamisohjeet

Kun valitset näiden materiaalien välillä, ota huomioon projektin erityiset toiminnalliset vaatimukset:

Ilmastoidut tilat: Kylmäsäilytykseen tai elintarvikkeiden käsittelyyn, Integroitu polyuretaanipaneelis ovat välttämättömiä tiukkojen lämpötilaerojen ylläpitämiseksi.
Teollisuuden paloturvallisuus: Kun palonkestävyys on yhtä tärkeä kuin eristys, Kivivillasandwich-paneelit ovat optimaalinen valinta ja tarjoavat A-luokan palosuojauksen.
Taloussuojat: Profiloidut levyt, kuten YX35-125-750 ovat kustannustehokkaita ulkorakennuksiin tai maatalousrakennuksiin, joissa sisäilmastoa ei hallita.

Lisäarvo Sandwich-paneelijärjestelmät

Lämmönsäädön lisäksi sandwich-paneelit tarjoavat useita teknisiä etuja yksikerroksisiin levyihin verrattuna:

Akustinen vaimennus: Ydinmateriaali vaimentaa merkittävästi sateen ja tuulen aiheuttamaa iskumelua.
Rakenteellinen vahvuus: Komposiitin jäykkyys mahdollistaa lisääntynyt jänneväli C-muotoisten teräsorkien välillä , mikä vähentää rakenneteräksen yleistä käyttöä.
Kondensoitumisen hallinta: Jatkuva eristys estää sisäisen kosteuden kertymisen (hikoilun) ja suojaa varastoa ja sisäisiä kalusteita.

Mikä sopii paremmin korkeisiin rakennuksiin: Teräslattia tai perinteinen betonimuotti?

Nykyaikaisten kerrostalojen rakentamisessa, teräslattia on ihanteellinen valinta perinteisten betonimuottien sijaan . Pysyvänä tukijärjestelmänä teräskansi voidaan rakentaa samanaikaisesti pääteräsrakenteen kanssa, merkittävästi lisää yleistä rakenteellista jäykkyyttä ja lyhentää rakennussykliä yli 30 % . Yli 100 metrin pituisissa korkeissa rakennuksissa perinteiset muotit kohtaavat valtavia haasteita liikevaihdon ja tuen suhteen suurilla korkeuksilla, kun taas teräslaudoista – sen keveydellä, lujuudella ja ei-irrotettavilla ominaisuuksilla – on tullut tehokkaan rakentamisen ydin.

Ydinetuanalyysi: Miksi korkeat rakennukset suosivat terästerassia

Teräslattiaterassi ei ole vain malli rakennusvaiheessa; sillä on tärkeä rooli rakennuksen koko elinkaaren ajan:

Rakenteellinen suorituskyky ja turvallisuus

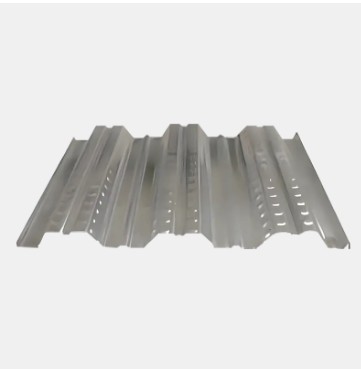

Terästerassi (esim YX 75-293-880 raskaaseen käyttöön erittäin luja malli ) parantaa huomattavasti lattialaatan sivuttaisjäykkyyttä sen aallotetun muodon ansiosta. Korkeissa rakennuksissa tämä komposiittilaattarakenne tehostaa tehokkaasti seismistä redundanssia ja tarjoaa vankan työskentelyalustan heti asennuksen jälkeen, mikä varmistaa työntekijöiden turvallisuuden korkealla.

Rakenteellisen omapainon merkittävä lasku

Korkean rakennuksen jokaisen kerroksen omapaino painaa valtavasti perustusta. Teräskannen käyttö mahdollistaa betonilaatan paksuuden pienentämisen, keventää merkittävästi lattian painoa . Näin suunnittelijat voivat pienentää päärunkopalkkien ja pylväiden poikkileikkausmittoja ja saavuttaa arkkitehtonisen tilan paremman hyödyntämisen.

Teknisten parametrien syvällinen vertailu

Seuraava taulukko havainnollistaa selkeästi näiden kahden ratkaisun suorituskykyerot korkean rakennuksen ympäristössä:

Vertailutaulukko kerrosrakennusratkaisuista korkeille rakennuksille
Vertailukohde	Teräslattia System	Perinteinen betonimuotti
Rakennussykli	Erittäin nopea; monikerroksinen linkitetty rakennus	Hidas; vaatii aikaa kovettumiseen ja poistamiseen
Tukijärjestelmä	Periaatteessa tilapäistä tukea ei tarvita	Vaatii monimutkaisen ja tiheän rakennustelineen
Materiaalin ominaisuudet	Osallistuu pysyvästi rakenteelliseen kantamiseen	Väliaikainen; ei lisää voimaa
Sivuston puhtaus	Korkea; no waste material or dust	Matala; suuri määrä muottijätettä

Sovellussuositukset tyypillisille malleille

Korkeiden rakennusten erilaisten kuormitus- ja jännevaatimusten perusteella suositellaan seuraavia ammattimaisia malleja:

YX 51-253-760 High-rib Kantavuustyyppi: Soveltuu suurikokoisiin toimistorakennuksiin ja tarjoaa erinomaisen laatan kokonaisjäykkyyden.
YX 35-125-750 kevyt komposiittityyppi: Sopii kevyeen kuormitukseen, kuten asuinrakennuksiin, ja tarjoaa erittäin korkean asennustehokkuuden.
YX 51-304-914 Laajennettu kantava tyyppi: Soveltuu suuren alueen lattian asennukseen, vähentää päällekkäisiä saumoja ja parantaa ilmatiiviyttä.

Johtopäätös ja asiantuntijaneuvoja

Kun otetaan huomioon mekaaninen suorituskyky, rakennusnopeus ja kattavat kustannukset, teräslattiapäällyste on epäilemättä ylivoimainen valinta kerrostalojen lattiarakentamiseen . Toteutuksen aikana on suositeltavaa työskennellä yhdessä C-muotoiset teräsorret seinä- ja lisätukisuunnitteluun, jotta varmistetaan vakaampi ja luotettavampi voimansiirto koko teräsrakennejärjestelmälle.

Kuinka valita sopiva Teräsrakennejärjestelmät jänteen ja kuorman perusteella?

Oikean teräsrakennejärjestelmän valinnassa on noudatettava perusperiaatetta: "Latti/ristikkojärjestelmät suurille jänneväleille, komposiitti/raskaat järjestelmät suurille kuormille ja portaalikehykset pienille ja keskisuurille jänteille." Kun jänne- ja kuormitusvaatimukset täsmäävät tarkasti, voit maksimoida teräksen kulutuksen vähennyksen ja lyhentää rakennusjaksoja samalla kun varmistat rakenteellisen turvallisuuden. Tyypillisesti tavallisiin teollisuuslaitoksiin, joiden jänneväli on 18-36 metriä , portaalikehysjärjestelmä edustaa optimaalista taloudellisuuden ja vakauden tasapainoa.

Järjestelmän valintasuositukset, jotka perustuvat jänneväliin

Jännite määrittää suoraan komponenttien poikkileikkausmitat ja taipumasäätöstandardit. Alla on tyypillisiä valintaviittauksia eri jännealueille:

Pieni ja keskipitkä jänneväli (12m - 24m)

Tällä alueella a Portaalin kehysjärjestelmä on suositeltavaa. Tämä järjestelmä käyttää umpirainaa H-muotoista terästä jäykän päärunkona, jota tukee C-muotoiset teräsorret toissijaisena tukijärjestelmänä. C-muotoisilla teräsorreilla on vakaat poikkileikkausmekaaniset ominaisuudet, keveys ja korkea lujuus-painosuhde, jotka siirtävät tehokkaasti päällystyskuormituksen perusrakenteeseen.

Suuri jänneväli (24m - 48m)

Kun jänneväli ylittää 30 metriä, umpirainakomponenttien omapaino kasvaa nopeasti. Tällaisissa tapauksissa Teräsputkiristikoita tai avaruusrunkorakenteita ehdotetaan. Nämä järjestelmät parantavat huomattavasti materiaalin käyttöä osien välisen puristus- ja jännitysmuunnoksen ansiosta, mikä tekee niistä sopivia stadioneille, lentokonehalliin ja laajoihin teollisuuslogistiikkakeskuksiin.

Kuormitusolosuhteiden erityinen vaikutus komponenttien valintaan

Kuormat sisältävät kuolleet kuormat sekä elävät kuormat, kuten lumi-, tuuli- ja nosturikuormat:

Raskaat teollisuuskuormat: Jos katon on kestettävä suuria laitteita tai voimakasta toimintaa, valitse Deep Rib -kuormitusta tukevat katot (esim. YX50-410-820) tai lujat profiililevyt paikallisen kantavuuden parantamiseksi.
Dynaamiset kuormat (nosturit): Kasveissa, joissa on raskaita nostureita, päärakennetta on käytettävä hitsatut H-palkit tai ristikkopilarit , yhdistettynä raskaita ja lujasta teräksestä valmistettujen lattiakansien, kuten YX 75-293-880 toistuvien dynaamisten vaikutusten käsittelyyn.
Ympäristönsuojelukuormat: Korkean tuulenpainealueilla toissijainen tukijärjestelmä, kuten C-muotoiset teräsorret , olisi asetettava tiheämmin vakaan mekaanisen suorituskyvyn varmistamiseksi.

Kanta-, kuormitus- ja rakenneosien vastaavuustaulukko

Seuraavassa taulukossa on yhteenveto teräsrakennekomponenttien vaatimuksista erilaisiin jänne- ja kuormitusyhdistelmiin perustuen:

Suositeltu konfiguraatiotaulukko teräsrakennekomponenteille jänteen ja kuorman perusteella
Sovellusväli (m)	Kuorman intensiteetti	Päärakennejärjestelmä	Suositeltu toissijainen tuki/verhoilu
12-18	Kevyt	Portaalin kehys	C-muotoiset terässtairet / YX25-210-840
24-36	Keskikokoinen	Vahvistettu H-palkki	Color Steel Sandwich Panel / YX 35-125-750
Yli 36	Raskaaseen käyttöön	Teräsputkiristikko / komposiitti	Raskaaseen käyttöön High-strength Floor Deck / PU Panel

Käytännön strategiat valinnan optimointiin

Varsinaisessa suunnittelussa keskity näihin yksityiskohtiin järjestelmän optimoimiseksi edelleen:

Rakennuskuoren integrointi: Valitseminen Integroidut polyuretaanipaneelit (PU). voi samanaikaisesti täyttää eristys- ja keveysvaatimukset, mikä vähentää kuorijärjestelmän painon aiheuttamaa rakenteellista kuormitusta.
Lattiajärjestelmän koordinointi: Korkeissa tai monikerroksisissa rakenteissa etusijalle asetetaan komposiittilattiat, kuten YX 32-130-780 muodostaa vakaan komposiittikuormitusta kantavan rakenteen.
Materiaalin tasaisuus: Mekaanisten parametrien yhteensopivuuden varmistaminen C-muotoiset teräsorret , väripinnoitetut profiililevyt , ja sandwich-paneelit parantaa merkittävästi rakennuksen käyttöikää ja ylläpidon tehokkuutta.
