Puhdastilojen ovityypit: liukuovet vs kääntöovet

ISO 8 -käytävän ja ISO 7 -täyttötilan välissä oleva 4 m²:n ilmalukko jättää noin 900 mm vapaata leveyttä seinäpaneelien ollessa pystyssä. Asenna 1000 mm:n kääntölehti tähän rakoon ja se pyyhkäisee täyden metrin kaaren suoraan kuljettajan työalueelle. Liukulehti sulkeutuu varastamatta lattiatilaa, mutta se tarvitsee taskun tai pintatelan ja vetolaitteen, jos henkilökunta työntää vaunuja sen läpi.

Tämä yksittäinen kompromissi selittää useimmat puhdastilojen ovipäätökset. Kääntöovet ovat oletuksena: yksinkertaisempia, halvempia, itsestään sulkeutuvia ja helpompia tiivistää paine-eroa vastaan. Liukuovet voittavat, kun aukko on tiukka, liikenne on vilkasta, lehti on liian iso työnnettäväksi tai huoneen on pysyttävä suljettuna ihmisten ja tavaroiden kulkeessa. Kumpikaan tyyppi ei ole yleisesti parempi, ja väärä valinta tulee esiin yleensä kuukausia myöhemmin, kun kohonnut hiukkasmäärä kynnysarvolla tai huoltokäynnillä kahden viikon välein.

Alla on kerrottu, kuinka kukin tyyppi käyttäytyy luokitellussa tilassa, missä todelliset omistuskustannukset ovat ja missä kukin ei ole järkevä vastaus. Jos laajempi huonekonsepti on vielä auki, puhdastilajärjestelmän valintaopas kattaa paneelit, katot ja ilmavirran ennen kuin saavutat oven aikataulun.

Kuinka käännetty puhdastilan ovi käyttäytyy paineen alaisena

Kääntöovi on karmi, saranasarja, lehti ja tiiviste. Puhdashuoneessa tiiviste on tärkeintä. Kun lehti sulkeutuu, kehätiivisteen tulee puristua tarpeeksi, jotta ilma ei pääse kulkeutumaan kahden huoneen välillä, jotka ovat 10–15 Pa:n etäisyydellä toisistaan. Siksi puhdastilojen lehdissä on jatkuvat tiivisteet, säädettävät saranat ja lehden massalle sopivampi koko kuin mitä pakettiautoon jäi.

Lehti ripustetaan tavallisesti heilumaan korkeamman paineen puolelle. Paine työntää sitten oven karmiinsa sen sijaan, että se poistuisi siitä, joten väsynyt suljin ei käännä ovea hiljaa vuotoreitiksi. Käytännön seuraus on, että siivoushuoneeseen avautuu keinulehti, joka kannattaa tarkistaa pukuvirtauksen ja vaunureittien varalta piirustuksesta eikä paikan päältä.

Missä kääntöovet ovat oikea vastaus

Matala tai kohtalainen liikenne, muutama tusina liikettä vuorossa.
Kapeat aukot, tyypillisesti 800-1000 mm yksilehtinen tai 1200-1800 mm kaksilehtinen.
Huoneet, joissa toistettava tiiviste on tärkeämpää kuin syklin nopeus.
Seinät, joissa ei ole tilaa kiskolle, taskulle tai päähän kiinnitettävälle koneistolle.
Aukot ilman tehoa, joissa jousisuljin on yksinkertaisin vikaturvallinen.

Tarkastus on hiljainen etu. Näet tiivisteen, tunnet puristuksen ja säädät lähempää muutamassa minuutissa, kun huone on jälleen käytössä.

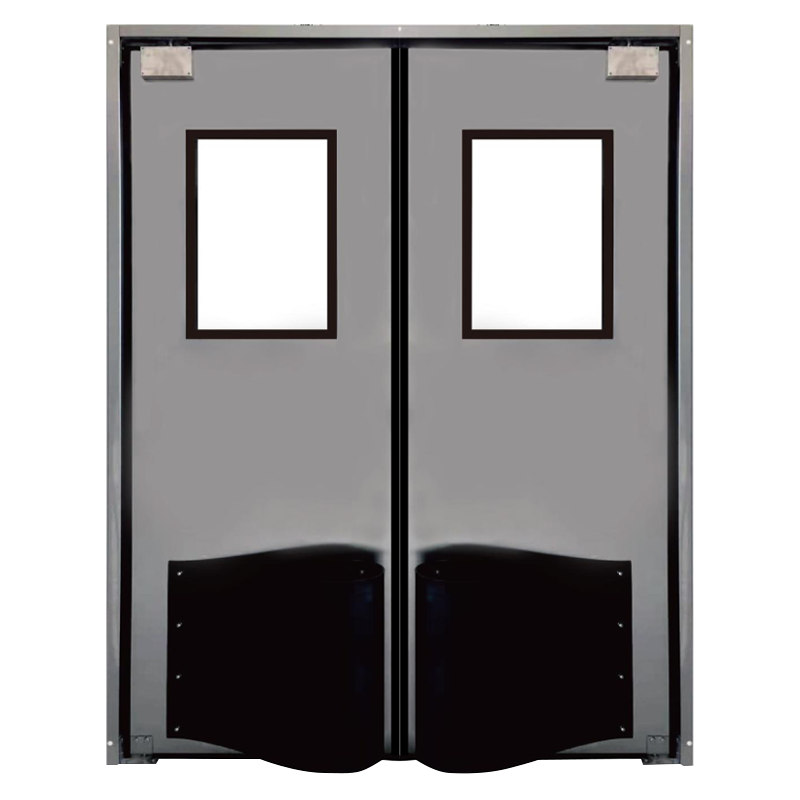

Swing Impact Door for High-Traffic Environments

Kääntö-iskuovi vilkkaaseen liikenteeseen Suojaava kääntöovi iskunkestävällä paneelilla ja helpolla tarkastuksella, sopii sairaaloihin, puhdastiloihin ja varastoihin, joissa tiheä liikenne vaatii kestävyyttä. Näytä tuote →

Missä puhdastilan liukuovet ansaitsevat hintansa

Liukuovi vaihtaa saranan mekanismiin: rullat, kisko, pohjaohjain ja useimmissa asennuksissa hihna- tai telinekäyttö. Lehti kulkee yhdensuuntaisesti seinän kanssa, joten se ei kuluta heiluntaa. Tämä on suurin yksittäinen syy, miksi se määritetään kompakteihin ilmalukkoihin, kylmähuoneisiin ja materiaalikäytäviin, joissa keinulehti likaa telineitä tai koneen suojusta.

Yleiset liukuvat kokoonpanot

Pinta-asennus: puhtaalle tai likaiselle puolelle kiinnitetty kisko, helpoin järjestely asentaa ja huoltaa.
Teleskooppinen: kaksi tai useampi eri levyinen lehti pinotaan lyhyeen taskuun, kun seinän pituus on rajoitettu.
Kaksiosainen: kaksi lehteä auki keskeltä leveiden aukkojen ja suuren virtauksen vuoksi.
Hermeettinen liuku: pudotettava tai ilmatäytteinen tiiviste tiivistää lehden vasta, kun se on täysin suljettu.

Tiivistys on paikka, jossa liukuovet ovat historiallisesti epäonnistuneet. Yksinkertainen harja tai huulitiiviste hankaa runkoa pitkin joka syklissä ja vuotaa heti, kun lehti alkaa taipua. Pudotustiiviste välttää kulumisen, koska se koskettaa lattiaa ja runkoa vain suljetussa asennossa ja sen vuotoluvut ovat lähellä kääntöoven vastaavia.

Ajovalinta muuttaa sitten taloutta. Sähkökäyttöinen liukuovi voidaan lukita läpikulkuikkunalla tai ilmasuihkulla siten, että vain yksi aukko aukeaa kerrallaan, mitä manuaalinen kääntölehti ei voi tehdä ilman sähköiskuja, jotka taistelevat lähempää vastaan. Noin 2000 mm:n aukon leveyden yläpuolella automaatio poistaa myös ulottuvuus- ja vaivaongelman, joka muuttaa raskaan manuaalisen lehden turvallisuusongelmaksi.

Puhdastilan ovi Valmistaja Kaisier puhdistaa maapallon Tech valtuutti huomenna Näytä tuote →

Liukuovet vs kääntöovet: Vierekkäin

Molemmat pylväät edellyttävät samaa aukkoa paneeliseinässä, 10-15 Pa eroa ja manuaalista käyttöä, ellei toisin mainita. Luvut muuttuvat heti, kun automaatio tai hermeettinen tiiviste lisätään.

Tyypillisiä kompromisseja 1000 mm yksilehtiselle ovelle; todelliset luvut riippuvat paine-erosta, tiivisteen rakenteesta ja taajuusmuuttajan teknisistä tiedoista.
Kriteerit	Kääntöovi	Liukuovi
Selvitys tarvitaan	Kaari yhtä suuri kuin lehden leveys, noin 1 m	Tela tai tasku seinää pitkin
Tiivisteen laatu	Jatkuva tiiviste puristettuna salvan reunasta	Riippuu tiivisteestä; pudotusvalikkotyyppi vastaa swingiä
Painekäyttäytyminen	Paine auttaa asettamaan lehden runkoon	Paine kuormittaa lehtiä ohjainta vasten
Pyöräilyaika	2-4 s manuaalinen tai sähkökäyttöinen	1-3 s teholla, hidasta käsin työnnettäessä
Liikennekapasiteetti	Sopii muutamaan kymmeneen liikkeeseen vuoroa kohden	Sopii jatkuvaan virtaukseen ja vaunuliikenteeseen
Leveät aukot	Kaksoislehti tulee raskaaksi ja tarvitsee tilaa	Kaksiosainen tai teleskooppinen pitää sen kompaktina
Tehon menetys	Kevään lähentäminen palauttaa lehden kiinni	Manuaalinen vapautus; jotkut asemat eivät avaudu
Huoltopisteet	Saranat, lähempi, tiiviste	Telat, tela, hihna, ohjain, tiiviste
Asennettu hinta	Alempi perusviiva	Korkeampi, kun ajo ja säätimet sisältyvät
Paras istuvuus	Ilmalukot, pukuhuoneet, ISO 5-8 sviittiä	Tiukat seinäputket, kylmähuoneet, automatisoidut linjat

Materiaalit, tiivisteet ja laitteistot, jotka määräävät suorituskyvyn

Tyyppi on vain puolet määrittelystä. Järkevä kääntöovi huonolla tiivisteellä epäonnistuu, ja liukuovi, jossa on hyvin suunniteltu hermeettinen tiiviste, menee ohi. Viisi yksityiskohtaa erottaa luokkansa pitävän oven ja joka kuukausi säädettävän oven.

Lehtirakenne: jauhemaalattu teräs kuiviin tiloihin, alumiiniseos HPL-pinnoitteilla pyyhkimisalueille, ruostumaton teräs 304 tai 316, joissa pesu- ja korroosionkestävyys on tärkeää.
Tiiviste: jatkuva EPDM tai silikoni, vaihdettavissa runkoa purkamatta, puristettu säädettävällä laitteistolla voiman sijaan.
Näköpaneeli: tasolasitettu ja kaksoislasitettu luokiteltujen vyöhykkeiden välissä, jotta lasista ei tule vuotoreittiä.
Laitteet: ruostumattomat saranat ja tiivistin, joka on mitoitettu lehtien massalle, sekä lattiaohjain mihin tahansa leveään liukuvaan lehteen.
Ohjaus: lukitukset, jalkaanturit, kortinlukijat ja mekaaninen hätävapautin, joka toimii ilman virtaa.

Ruostumattomat lehdet ovat yleinen vastaus lääke- ja elintarvikekasveissa, koska ne kestävät toistuvaa puhdistusta ilman pintavaurioita. Todellinen kysymys ei ole siitä, näyttääkö ruostumaton teräs paremmalta, vaan se, poistaisiko puhdistusmenetelmä pinnoitetun pinnan omaisuuden käyttöiän sisällä.

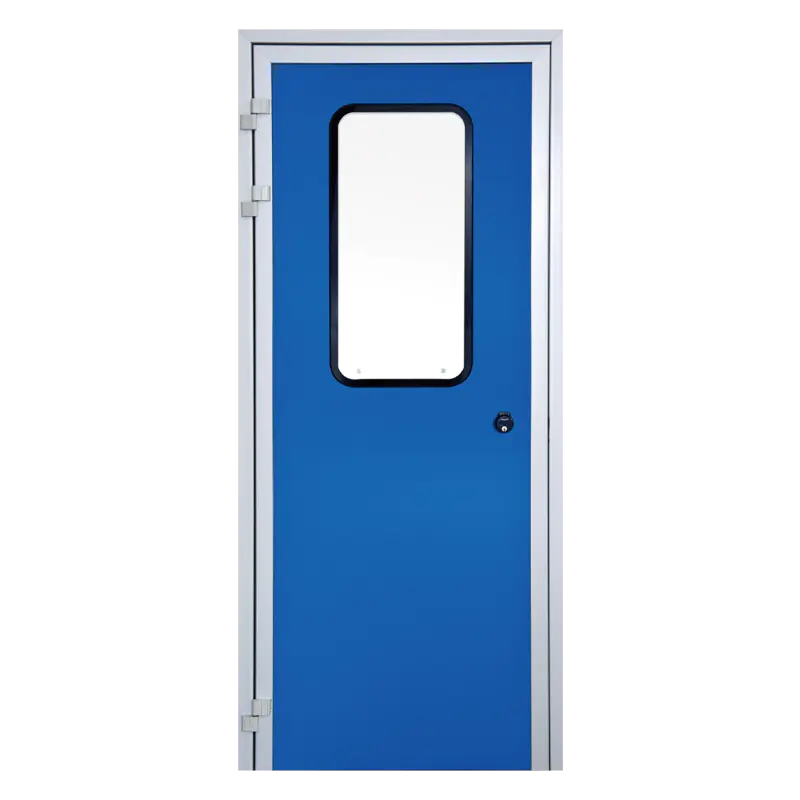

Stainless Steel Cleanroom Door for GMP Environments
