Puhdastilan tulenkestävän materiaalin vaatimukset: standardit, luokitukset ja tekniset tiedot

Lähetys tulee takaisin merkittynä tarkistettavaksi ja lähetä uudelleen, koska seinäpaneeli on luokkaa A, mutta ovilevyssä on vain luokan B1 raportti, eikä kukaan voi tuottaa testiä molemmista yhdessä asennettuna. Tuo epäonnistumismalli on yleinen. Puhdashuoneen palotehokkuus ei ole yksittäinen materiaaliominaisuus; se on ketju ydintä, päällystettä, liimaa, runkoa, tiivisteainetta, laitteistoa ja kokoonpanotestiä, joka sitoo ne yhteen.

Käytännön sääntösarja on lyhyt: käsittele paloteknistä käyttäytymistä ja palonkestävyyttä erillisinä vaatimuksina, pyydä testiraportteja koko kokoonpanosta pelkän sydämen sijaan ja pidä tiheys, paksuus, pinta- ja liitososat identtisinä testattujen kanssa. Kaikki alla oleva seuraa näistä kolmesta kohdasta.

Paloluokka ja palonkestävyys ovat kaksi erillistä vaatimusta

Hiukkasten hallintaa ja lokerointia säätelevät erilaiset standardit, ja niitä yhdistävät spesifikaatiot tuottavat argumentteja paikan päällä. Paloreaktio kuvaa sitä, miten materiaali ruokkii tulta: syttyvyys, liekin leviäminen, lämmön vapautuminen ja savu. Palonkestävyys kuvaa, kuinka kauan rakennettu kokoonpano kestää paloa: eheys, eristys ja tarvittaessa kantavuus.

Paloreaktio, materiaalitesti

GB 8624 luokittelee rakennusmateriaaleja luokista A (palamattomat) aina B1-, B2- ja B3-luokkaan, ja luokka A on tavallinen perustason puhdastilakuorille lääke-, puolijohde- ja elintarvikeprojekteissa. Standardin EN 13501-1 mukaan vastaava tavoite on A2-s1,d0 tai parempi, missä s1 rajoittaa savun muodostumista ja d0 sulkee pois liekkien pisaroiden. ASTM E84 Luokka A tarkoittaa liekin leviämisindeksiä 25 tai alhaisempaa ja savun muodostumisindeksiä 450 tai alhaisempaa. Huomaa laajuus: E84 arvioi näytteen pintapalamisen eikä kerro mitään 60 minuutin esteestä.

Palonkestävyys, kokoonpanotesti

Luokitukset, kuten EI 30, EI 60 tai EI 120 (EN 1364-1 seinille, EN 1634-1 oville) tai yhden tunnin luokitus standardin ASTM E119 tai GB/T 9978 mukaan, koskevat kokoonpanoa testatussa paksuudessa ja suunnassa. Kivivillasydänpaneeleja testataan säännöllisesti 60 minuutin ajan 50 mm, 75 mm ja 100 mm, mutta jokainen sertifikaatti on voimassa vain tarkalleen sen kattaman koostumuksen osalta. Ohuempi paneeli tai erilainen liitosprofiili on eri kokoonpano.

Puhdastilapaneelien ydinmateriaalien vertailu

Ytimen valinta ohjaa suurimman osan palon lopputuloksesta, ja tiheydellä on enemmän merkitystä kuin tietolomakkeen sanamuodolla. Kivivilla 60 kg/m3 ja kivivilla 120 kg/m3 voivat kantaa samaa markkinointimerkkiä ja käyttäytyä hyvin eri tavalla 60 minuutin testissä.

Puhdastilan ydinmateriaalit paloluokan ja käyttäytymisen mukaan. Arvosanat kuuluvat aina testattavalle kokoonpanolle, eivät ytimelle erikseen.
Ydinmateriaali	Tyypillinen reaktio tulipaloon	Käyttäytyminen tulen alla	Mihin se sopii
Kivivilla, 100-120 kg/m3	Luokka A / A2-s1,d0	Palamaton mineraalikuitu, sulamispiste yli 1000 C, ei palavia pisaroita	Arvioidut seinät, katot ja oven ytimet
Magnesiumoksidi ja magnesiumoksisulfaatti	Luokka A	Alhainen savu, ei palavaa sideainetta; suorituskyky seuraa levyn paksuutta ja pintaa	Märkäkäsittelyalueet, joissa on tiukka hygieniavalvonta
Kipsipohjainen paneeli	Luokka A	Vakaa 30-60 minuuttia; Paperi hiiltyy ja kosteus heikentää levyä	Väliseinät ja kuivat tekniset vyöhykkeet
Alumiininen hunajakenno	Luokka A, skin dependent	Ei pala, mutta johtaa lämpöä; perustuu päällykseen ja liimaan	Kevyet upotettavat ovet ja paneelit
Polyuretaani (PIR tai PUR)	Yleensä B1 tai B2	Korkea lämmön vapautuminen ja tiheä savu; vaahto hiiltyy ja voi tippua	Vain siellä, missä koodit sallivat ja sprinklerit hyväksytään
EPS tai XPS	Palava	Sulaa, levittää liekkejä ja tuottaa voimakasta savua	Ei hyväksytä puhdastilojen kirjekuorissa

Kivivillapaneelit käytännössä

Nimelliselle puhdastilan seinälle 50 mm tai 75 mm kivivillapaneelit, joissa on 0,5 mm esipinnoitettu teräspinta, palamattomat tiivisteet ja mineraalivillatiivistetyt liitokset ovat yleisimmin hyväksytty kokoonpano. Manuaaliset paneelit antavat tasaisemmat pinnat ja tiukemmat toleranssit oviaukkojen ja läpikulkuikkunoiden ympärille; koneellisesti valmistetut paneelit asennetaan nopeammin suurille kattoalueille. Molemmat valmistetaan kivivillasydämillä, ja molempien mukana tulee olla testiraportti, joka kattaa saman paksuuden ja liitoksen yksityiskohdat kuin projektispesifikaatiossa.

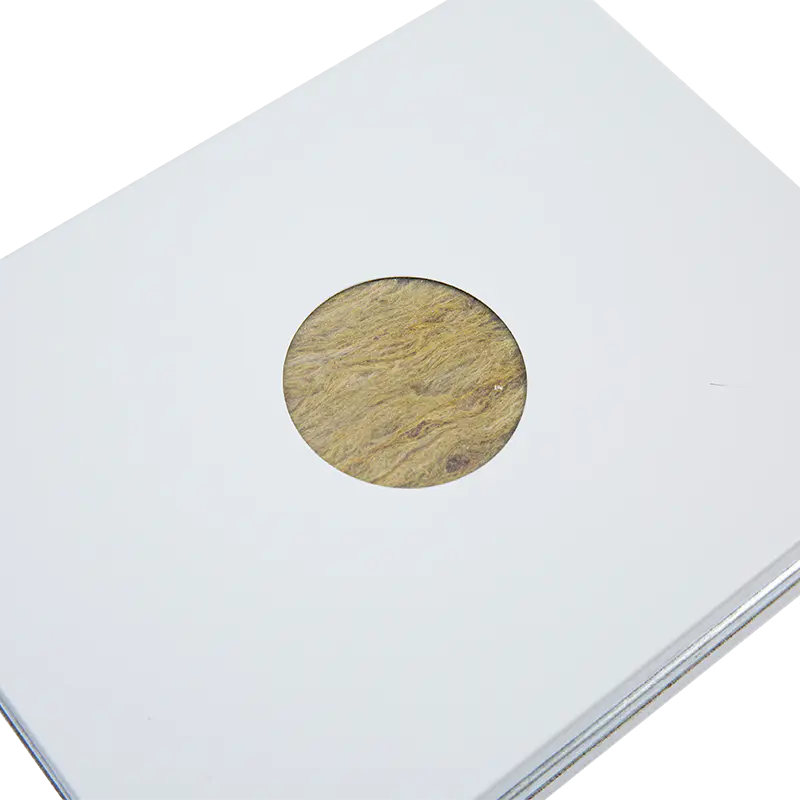

Handmade Rock Wool Cleanroom Panel with Steel Plates

Käsintehty kivivilla puhdastilapaneeli teräslevyillä Käsintehty kivivillasta valmistettu puhdastilapaneeli teräslevyillä, olennainen silloin, kun tasaiset pinnat, tiukat toleranssit ja paloturvallisuusrajat ovat tärkeitä. Näytä tuote →

Elementtikohtaiset palovaatimukset

Palostrategiassa tarkastellaan puhtaan alueen jokainen raja erikseen. Tyypilliselle puhdastilalohkolle asetettu vaatimus kuuluu seuraavasti:

Seinät ja katot: täyskorkeat palamattomat paneelit, tiivistetyt saumat, ei paljaita palavaa kalvoa, tukien ja pään yksityiskohtiin pakattu mineraalivilla.
Palo-ovet: yhdeksi yksiköksi sertifioitu nimellislehti ja karmi, itsestään sulkeutuvat laitteistot, paisuvat tai mineraalitiivisteet, lasit sisältyvät testiin.
Hätäuloskäynnit: ovet kääntyvät ajosuuntaan, pysyttelevät etäällä pukupenkeistä ja -varusteista ja pysyvät toiminnassa, kun lukitusjärjestelmä epäonnistuu.
Läpiviennit: kaapelihyllyt, kanavat ja putket, jotka on suojattu ja tiivistetty testatuilla palonestojärjestelmillä, ei pelkällä silikonihelmellä.
LVI: palo- ja savupellit osastojen rajalla, käytettävissä määräaikaista tarkastusta varten.
Ikkunat ja läpikulkuikkunat: nimellisikkunat nimelliskehyksen sisällä; hyvä lasi luokittelemattomassa hyllyssä epäonnistuu kokoonpanossa.
Lattiat ja päällysteet: palamattomat tai heikosti leviävät pinnat ilman palavaa liimakerrosta.
Eristys ja akustinen täyte: vain palamaton mineraalivilla, ei koskaan vaahtoa.

Ovet ansaitsevat oman huomautuksensa, koska puhdastilan ovella on samanaikaisesti palotodistus ja ilmatiiviysvelvollisuus. Teräksinen puhdastilaovi, jossa on mineraaliydin, sertifioitu karmi ja kaksoistiivistetiivisteet, voivat säilyttää EI 60 -luokituksen, mutta silti hallita paine-eroa, joka pitää hiukkaset paikoillaan. Lisää itsesuljin ja koordinoi lukitusjärjestystä, jotta lehti ei jää auki tuotannon aikana.

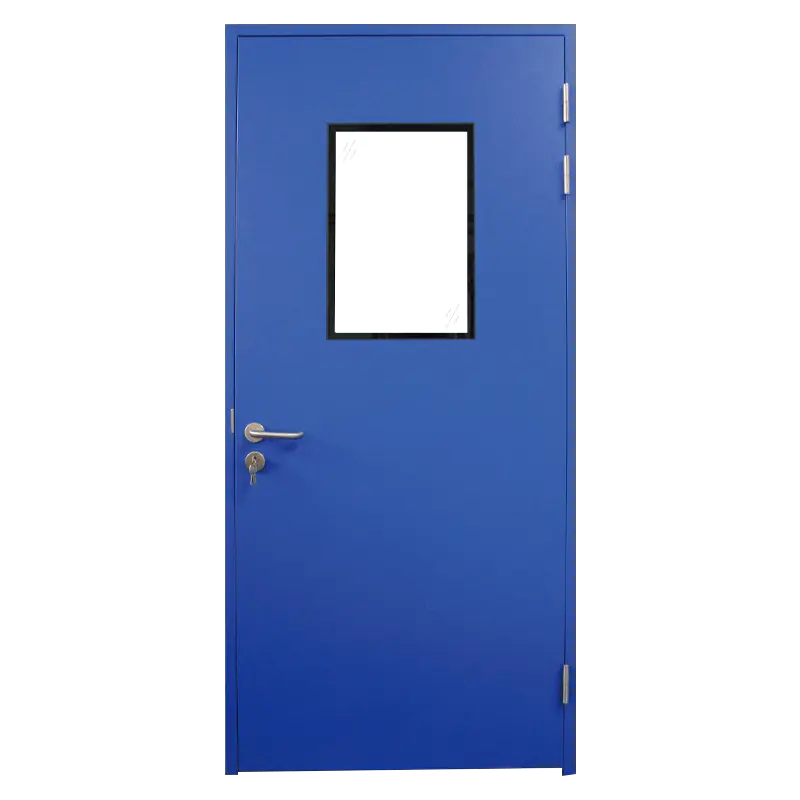

Steel Cleanroom Door for Controlled Environments

Teräksinen puhdastilan ovi valvottuihin ympäristöihin Ruostumattomasta teräksestä valmistettu ovi kolmisivuisilla tiivisteillä ja sisään vedettävällä pohjatiivisteellä, hyödyllinen hygienia-, ilmatiiviys- ja kontaminaatioohjauksen valinnassa. Näytä tuote →

Hankintatarkistukset, jotka estävät lähetyksen hylkäämisen

Suurin osa hylkäämisistä juontaa juurensa dokumentaatioon eikä tuotteeseen. Nämä tarkastukset kattavat suurimman osan niistä:

Pyydä kokoonpanotestiraporttia, ei ydintietolehteä, ja varmista, että siinä nimetään paneelin paksuus, sydämen tiheys, pinta- ja liitosjärjestelmä.
Yhdistä tiheys testattuun arvoon. Jos sertifikaatissa lukee 120 kg/m3, 90 kg/m3 paneeli on eri tuote.
Tarkista savuluokka. S1,d0-tulos tai alhainen savun muodostumisindeksi ovat tärkeitä suljetuissa puhtaissa käytävissä, joissa evakuointi on hidasta.
Tarkista pinta ja liima. Esipinnoitettu teräs on hieno; palava kalvo tai vaahtoliima voi purkaa luokan A ytimen.
Vahvista ovipaketti. Lehden, rungon, lasin, laitteiston ja sinettien on oltava samassa todistuksessa.
Pyydä leikattu näyte tuotannosta tarkastaaksesi todellisen ydintiheyden, kuitujen suuntauksen ja aukkojen puuttumisen.
Pidä yksi toimittaja vastuussa kokoonpanosta. Paneeleiden ja kehysten jakaminen toimittajien kesken tekee sertifikaatista täytäntöönpanokelvottoman.

Jos punnitat useita kirjekuorivaihtoehtoja kerralla, käytä tämän kaltaista jäsenneltyä tarkistusta puhdastilajärjestelmän valintaopas pitää palo-, hygienia- ja kustannuskriteerit yhdessä vertailussa kolmen erillisen keskustelun sijaan.

Asennustiedot Päättävät, onko luokitus voimassa

Sertifioitu paneeli, joka on asennettu 20 mm:n rakolla ilman mineraalivillaa, on sertifioimaton seinä. Yksityiskohdat, jotka useimmiten epäonnistuvat tarkastuksessa:

Saumat täytetään mineraalivillalla ennen peitenauhan leviämistä, ei koskaan jätetty ontoksi.
Pään ja kynnyksen yksityiskohdat sinetöity testatulla palosuojalla, ei laajenevalla vaahdolla.
Kehyksen liikeliitokset säilytetään, jotta lämpölaajeneminen ei voi avata rakoa nimellisseinässä.
Ovenkarmit ankkuroituna rakenteeseen mieluummin kuin pelkkiin paneelipintoihin.
Pelti ja lävistystiivisteet valokuvattu ja kirjattu luovutustiedostoa varten.

FAQ

Riittääkö A-luokan ydin paloturvalliseen puhdastilan seinään?

Ei. Luokka A kuvaa paloteknistä käyttäytymistä, ei kestävyyttä. EI 60 eli yhden tunnin luokitus kuuluu koko kokoonpanolle, eli paneelille, liitoksille, kehyksille, kiinnikkeille ja tiivisteille, jotka on testattu yhdessä ilmoitetulla paksuudella. Luokan A ydin testaamattomassa koostumuksessa ei todista mitään lokeroitumisesta.

Mikä kivivillatiheys tulisi määrittää puhdastilapaneeleille?

100 - 120 kg/m3 on tavallinen alue nimellislevyille. Alle noin 80 kg/m3 kuiturakenne puristuu omalla painollaan pitkillä kattojänteillä, mikä vaikuttaa tasaisuuteen, sauman tiiveyteen ja paloteknisuuteen samanaikaisesti.

Voidaanko puhdastila-polyuretaanipaneeleja käyttää luokituksia koskevissa paikoissa?

Harvoin. Polyuretaani- ja PIR-ytimet ovat yleensä B1 tai B2, joilla on korkea savutuotto. Ne pysyvät käyttökelpoisina luokittelemattomilla alueilla, kun paikallisviranomaiset hyväksyy savuluokan ja sprinklerikaton, mutta käytävät, poistumisreitit ja osastojen seinät vaativat mineraaliytimen.

Tarvitsevatko läpikulkuikkunat ja ilmasuihkut paloasiakirjoja?

Nimellisseinään asetettu läpivienti-ikkuna katkaisee esteen, joten se tarvitsee nimellisikkunan nimelliskehyksessä. Ilmasuihkut ovat pikemminkin laitteita kuin rakennetta, mutta niiden teho- ja ohjausläpiviennit tarvitsevat silti tiivistetyt yksityiskohdat, jotka peitetään testatulla palonestojärjestelmällä.

Palokelpoisten puhdastilamateriaalien hankinta

Kaisier valmistaa kuoren paloturvalliset osat yhtenä tuoteperheenä: puhdastilapaneelit kivivillasta, magnesiumoksidista, magnesiumoksisulfaatista, alumiinikennosta, polyuretaanista ja ruostumattomasta teräksestä sekä yhteensopivat ovet, ikkunat, läpimenoikkunat, alumiiniprofiilit, ilmasuihkut, FFU-yksiköt ja suodattimet. Neljä tuotantopistettä Kiinassa ja Thaimaassa toimittaa luokkaan 100–300 000 kuuluvia projekteja, joiden paneelien suorituskyky kattaa palo-, antibakteeriset ja antistaattiset vaatimukset sekä tuen suunnittelusta jälkimyyntiin.

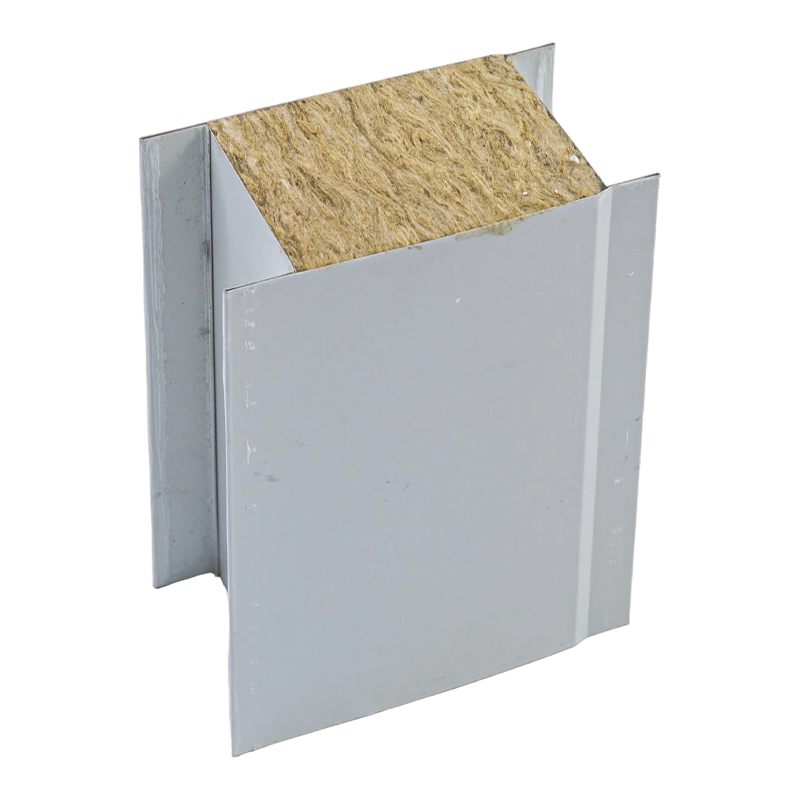

Konevalmistettu kivivilla puhdastilapaneeli Konevalmistettu kivivillaydinpaneeli teräspäällysteillä, soveltuu luokkaan 100-300 000 puhdastilarakenteeseen ja jolla on ilmoitettu palo-, antibakteerinen ja antistaattinen suorituskyky. Näytä tuote →
